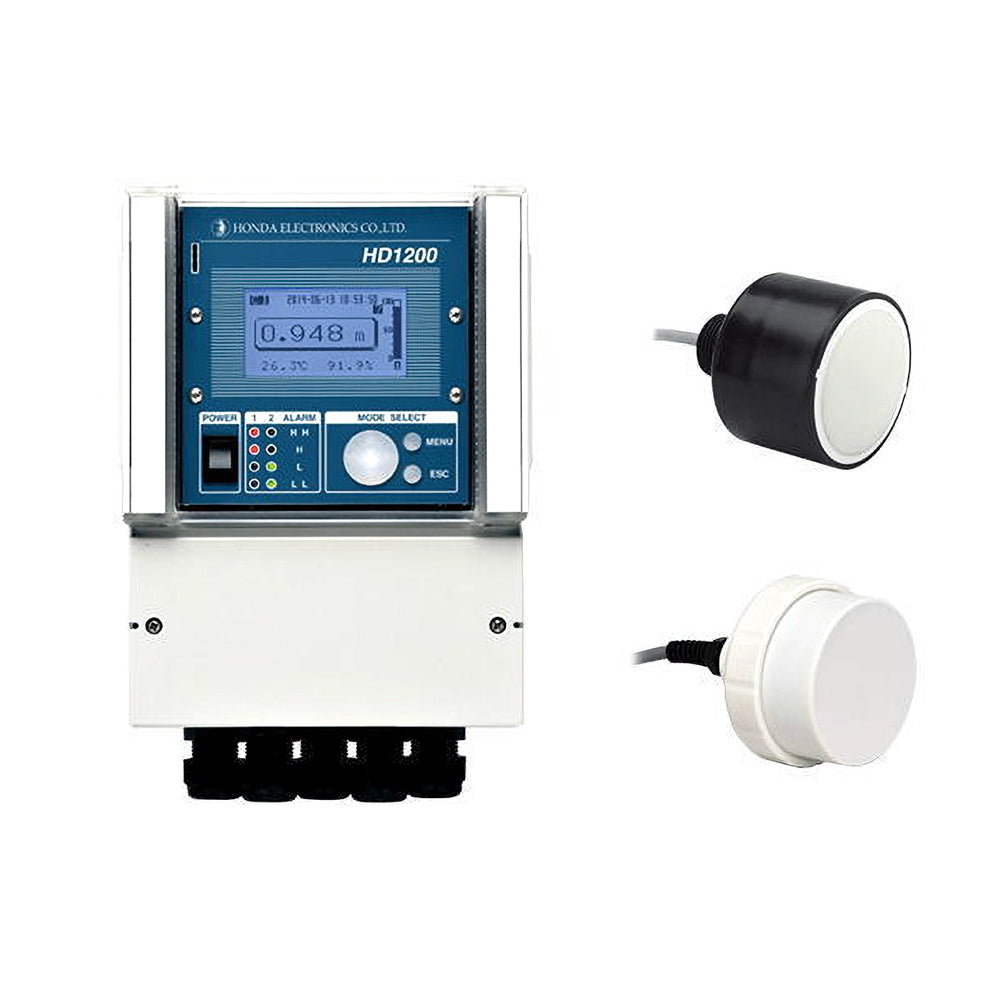

HD1200 超音波空中レベル計

HD1200 超音波空中レベル計

¥121,000
¥121,000
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。

12/26~1/5は発送業務をお休みいたします。予めご了承ください。

DSP搭載により、さらに安定した距離計測を実現

特長

  • DSPによる独自のレベル検出アルゴリズムを実現、ノイズや不要反射の影響を排除し、安定した計測が可能
  • 本体1台に2つのセンサを接続可能。異なる種類のセンサを選択できるため、1台でレンジの異なる2ヶ所の測定が可能。
  • micro SD TMにログを記録
  • せき式流量計測を標準搭載

用途

  • 装置内タンクの液体・粉体のレベル管理
  • 湖・沼・河川の水位レベル計測
  • せき式流量計測

仕様

型式 HD1200
チャンネル数 2
周波数 10～60kHz（センサ仕様により選択）
測定対象 液体・粉体
分解能 計測 1ｍｍ
表示 1ｍｍ
精度 ±0.25%　F.S.
データ更新周期 約2秒　（センサ仕様により異なる）
電源 電圧 AC100～240V　±10%
消費電力 10VA
表示 LCD表示（バックライト付）
出力 警報出力 各CH　4点
AC250V　5A（リレー接点）
4-20mA電流出力 分解能：1/4000
（最大負荷抵抗　600Ω）
インターフェース RS-485（伝送距離：1200m以内）
RS-232C（伝送距離：10m以内）
外部メモリ microSDTM
使用周囲温度 -20～70℃
材質 ABS
構造 IP66相当
外形寸法(WxDxHmm) 176ｘ84ｘ237
質量 1.8kg

*microSDTMは、SD Card Associationの商標または登録商標です。

センサ

型式 TS40-5 TS40T-5
周波数 40kHz
距離測定範囲（粉体は1/2） 0.3～20ｍ 0.3～15m
センサ指向角（音圧半減全角） 12° 22°
使用周囲温度 -20～70℃
材質 エポキシ・シリコーン・PP PVDF
構造 IP68　相当
外形寸法 φ84x90mm φ98x87mm
センサケーブル長 5m
質量 500g 860g
取付ネジ（旧JIS) R1 (PT1) G1 (PF1)

●耐薬品センサはフッ酸雰囲気下では使用できません。

※センサケーブルを延長の際は、当社までご相談ください。
