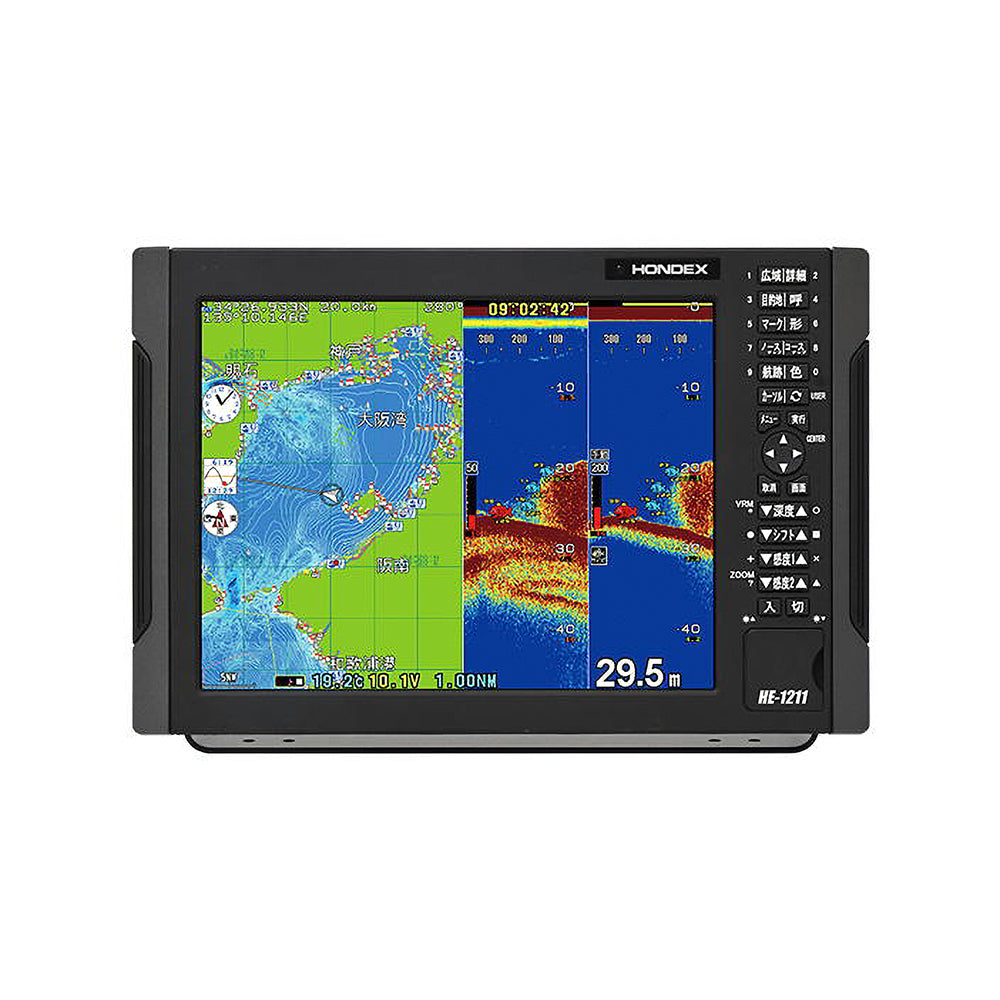

HE-1211 12.1型液晶プロッターデジタル魚探

全仕様GPSアンテナ内蔵

HE-1211はGPS内蔵仕様／GPS外付仕様ともにGPSアンテナを内蔵しています。 ※内蔵アンテナ使用時は取付場所・取付方法によっては受信できない場合があります（外付アンテナ使用時は外付アンテナが優先されます）。

• HE-1211：GPS内蔵仕様／GPS外付仕様　いずれか選択

大画面・高画質＆ボンディング液晶採用で視認性抜群！

本体サイズは10インチモデルと同等の高さ(242mm)ながら12.1型の大画面！

表示部ドット数は800×600と非常に高精細で、細やかな反応や文字もはっきりと見えます。また、高輝度液晶(1000カンデラ)の採用により直射日光下などの明るい場所での視認性もバツグンです。

さらにボンディング液晶の採用により、液晶の視認性を向上させるとともに結露を防止します。

ハイスペックモデルならではの充実した魚探・プロッター機能でフィッシングをより快適に！

デプスマッピングⓇ機能 搭載！

魚探の深度情報とGPSの位置情報を利用して、画面の地図の上に海底地形を描写する機能です。標準の地図では表現されない海底起伏が描写されると、絶好の釣りポイントがより分かりやすくなります※。得られた深度データをもとに海底地形を色分けして表示します。

※デプスマッピング 機能は走行しながら計測した深度をもとに海底地形を推測し表示する機能です。実際の地形とは異なる場合があります。

本体内部に約50時間分記憶可能(※1)

(※1)：記録距離間隔 約5ｍ、船速 約5knの場合。設定や船速等の条件により記録時間は増減します。最短では約18時間分となります。

1ブロック(約50時間分)×30ブロックを本体内の地図記憶領域に記憶可能。

プロッター画面上に表示できるのは1ブロックのみです。

【デプスマッピングⓇ】の測量データ画像集

【デプスマッピングⓇ】の測量データ画像集(PDF:2.57MB)はこちらをご覧ください。

→ 詳しくはこちら

**2019年7月19日時点：11ヶ所(熊本-湯島、広島-大久野島、兵庫-淡路島北東、三重-答志島北東-横瀬/丸山出シ/中ノ島/鳥羽沖-大島出シ、愛知-福江沖、静岡-浜名湖-瀬戸橋、神奈川-観音崎、宮城-石巻-宮重ネ礁)

【デプスマッピングⓇPV】

魚探出力１kW、2kW対応モデル

HE-1211は魚探出力1kW、2kW(いずれか選択)で、深い深度までの探知が可能です。

豊富な情報を高速で表示！見やすい全国詳細地図を標準装備

高性能CPU搭載の採用により、地図描写速度は業界トップクラス！高速走行中もスムーズに海岸線を表示します。
地名はもちろん、大きく見やすい日本語表記。

最高峰の魚探性能を備えたHONDEXのDiシリーズ！

受信した微弱な信号をダイレクトにデジタル変換する新しいテクノロジーを導入したHONDEXのDi－デジタルシリーズ。
状況に応じた最適なフィルタリングか可能となり、水深に応じた最適な映像を表示します。
最新デジタルテクノロジーで雑音(ノイズ)の少ない高品質な画像表現を実現しました。

こんな機能が欲しかった！デジタルならではの多彩な機能

おさかなサイズ表示

デジタルシリーズでは、好評のおさかなキャラクター機能にサイズ表示を追加しました。
1～99のサイズで判断でき、さらに瞬時に実際の映像で反応などを確認できるように「表示／非表示」の ワンタッチ機能、通常画面との2画面表示を採用しました。
※当機能は50/200kHz、50&200kHzのみ対応しています。また、100ｍレンジ以内で使用可能です。
※サイズ表示の数値は、さまざまな要因により誤差が生じる場合があります。あくまでも参考値としてお考えください。

おさかな深度表示

おさかなキャラクター表示に海底からの高さ、また海面からの深さ表示(単位：m)を追加しました。
※当機能は50/200kHz、50&200kHzのみ対応しています。また、100ｍレンジ以内で使用可能です。
※深度表示の数値は、さまざまな要因により誤差が生じる場合があります。あくまでも参考値としてお考えください。

同一周波数２画面表示

同じ周波数の魚探画像を2画面に分割表示し、それぞれの感度を調整することができます。
2つの画面を見比べることで、より最適な感度がセッティングできます。

全画面感度調整

これまでの魚探では感度を変更するとその時点から変わっていましたが、デジタル魚探では 画面上（過去の記録）の感度の変更ができるようになりました。 この機能が搭載されたことで、画面全体（過去の記録）を見ながら感度調整ができるため、これから魚探をはじめる方でも鮮明な画像をマニュアル（手動）セッティングできます。

モニター接続システム対応

HE-1211はモニター接続システムに対応しており、液晶モニターを接続して船上の離れた場所で同じ画面を表示することができます。
*2ステーション(専用モニターを1台接続)についての詳細はこちらよりご覧ください。
→ 詳しくはこちら
*3ステーション(専用モニターを2台接続)についての詳細はこちらよりご覧ください。
→ 詳しくはこちら

主な仕様

表示部	タイプ	12.1型液晶
表示画面	表示画面	横型
	表示部ドット数	800×600
	電源電圧	DC11～35V
	消費電力/電流	約20W　約1.6A/12V
	本体寸法(mm)	W358×D146×H242
	本体質量	約3.5kg
魚探	周波数出力	価格表（下記）参照
	表示レンジ *1	最大：0～1500m（ヒロ） 最小：0～5m （ヒロ）
	背景色	4色
プロッター	縮尺サイズ	0.005 ～ 500NM(km)
	プロット間隔	時間：1、5、10、20、30秒 1、2、5、10、20分 距離：0.01～2NM（km)間隔
	記憶点数	航跡：32,000点 マーク：24,000点 目的地：1,000点
	航跡表示色	7色
	ルート航法	20ルート
	作図機能	○
	地図塗りつぶし/回転	○
	地図データ	全国詳細地図
	潮汐グラフ	○
	NMEA出力	○
	アンテナ	GPS内蔵(全仕様)

*1　表示レンジは、測深能力を意味しておりません。

※HE-1211はGPS内蔵仕様／GPS外付仕様ともにGPSアンテナを内蔵しています。内蔵アンテナ使用時は取付場所・取付方法によっては受信できない場合があります（外付アンテナ使用時は外付アンテナが優先され ます）。

セット内容

• 本体＆架台
• 振動子：TD47(1kW仕様)／TD68(2kW仕様)
• 電源コード：DC07(2P-2m)
• アンテナ(GPS外付仕様のみ)：GP-16H(L)
• ハードカバー：CV08

対応オプション（別売）

水温センサー	スルーハルタイプ	TC02CS(15m)+TCK01
	トランサムタイプ	TC01C(6m)、TC01G(3m)、TC02ES(15m)+TCT01、 TC03-05(5m)、TC03-10(10m)
リモコン		CR04
12.1型液晶モニター		○
ヘディングセンサー内蔵GPSアンテナ		GP-16HD
外付GPSアンテナ		GP-16H(L)
ヘディングセンサー		HD03
NMEA分岐ボックス		XB-300H(HE-1211バージョンV1.00以降)

→ オプション品についてはこちらよりご覧ください。

取扱説明書

取扱説明書はこちら(PDF形式:4.1MB)よりダウンロードができます(無料)。

→ 詳しくはこちら
