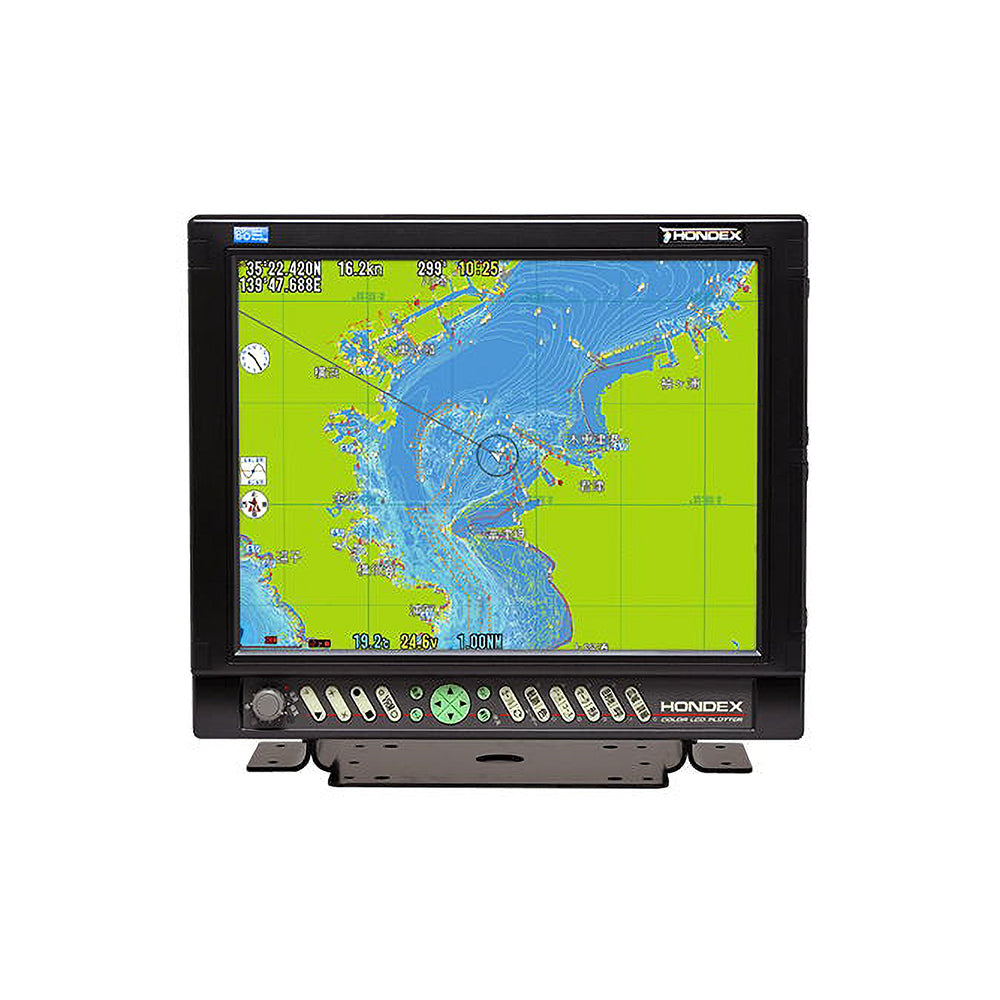

HE-152S 15型カラー液晶プロッター
HE-152S 15型カラー液晶プロッター
通常価格
¥495,000
通常価格
セール価格
¥495,000
単価
/
あたり
商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。
高視野角で明るい大画面
大画面の15型XGA液晶に、表示部ドット数は1024×768と非常に高精細で、細やかな反応や文字もはっきりと見えます。
また、高輝度液晶(850カンデラ)の採用により直射日光下などの明るい場所での視認性もバツグンです。
さらにボンディング液晶の採用により、液晶の視認性を向上させるとともに結露を防止します。
航海中の安全をサポートする便利なプロッター機能!
豊富な情報を高速で表示!見やすい全国詳細地図を標準装備
高性能CPU搭載の採用により、地図描写速度は業界トップクラス!高速走行中もスムーズに海岸線を表示します。
地名はもちろん、大きく見やすい日本語表記。
地図2画面表示
広域と詳細の2つの地図を同時に表示します。
詳細地図では通過地点を確認しながら、広域地図では全体のイメージをつかみながらの航行が可能です。
マーク位置の日時・水温表示
登録したポイントにカーソルを合わせると、登録した日時が表示されます。
オプション(別売)の水温センサーを取り付ければ、水温も表示できます。
対応オプションも豊富
HE-152Sはリモコンやヘディングセンサーの接続、メモリーカードの使用が可能です。
またモニター接続システムに対応しています。(いずれもオプション)
*2ステーション(専用モニターを1台接続)についての詳細はこちらよりご覧ください。
*3ステーション(専用モニターを2台接続)についての詳細はこちらよりご覧ください。
主な仕様
表示部 | タイプ | 15型液晶 |
---|---|---|
表示画面 | 横型/縦型/横逆/縦逆 | |
表示部ドット数 | 1024×768 | |
電源電圧 | DC11~35V | |
消費電力/電流 | 約36W 約3A/12V | |
本体寸法(mm) | 横置:W371×D203×H342 縦置:W316×D203×H384 |
|
本体質量 | 約7kg | |
プロッター | 縮尺サイズ | 0.005~500NM(km) |
プロット間隔 | 時間:1、5、10、20、30秒 1、2、5、10、20分 距離:0.01~2NM(km)間隔 |
|
記憶点数 | 航跡:32,000点 マーク:24,000点 目的地:1,000点 |
|
作図機能 | ○ | |
地図塗りつぶし/回転 | ○ | |
地図データ | 全国詳細地図 | |
潮汐グラフ | ○ | |
NMEA出力 | ○ | |
アンテナ | GPS外付 |
価格表
HE-152S
GPS仕様(GPSアンテナ付属)
希望小売価格 495,000円(税抜¥450,000)
標準装備品
- 本体&架台
- 電源コード:DC07(2P-2m)
- アンテナ:GP-16H(L)(ケーブル長:10m)
- ハードカバー:CV06
対応オプション(別売)
水温センサー | スルーハルタイプ | TC02CS+TCK01 |
---|---|---|
トランサムタイプ | TC02ES+TCT01、TC03-05、TC03-10 | |
リモコン | CR04 | |
アナログRGBケーブル | ○ | |
15型液晶モニター | ○ | |
ヘディングセンサー内蔵GPSアンテナ | GP-16HD | |
ヘディングセンサー | HD03 | |
GPSコンパス | GPC-01 | |
NMEA分岐ボックス | XB-300H(HE-152SバージョンV1.30以降) | |
メモリーカード | KD05-C |
オプション品についてはこちらよりご覧ください。
カタログダウンロード
取扱説明書
取扱説明書はこちら(PDF形式:5MB)よりダウンロードができます(無料)。
