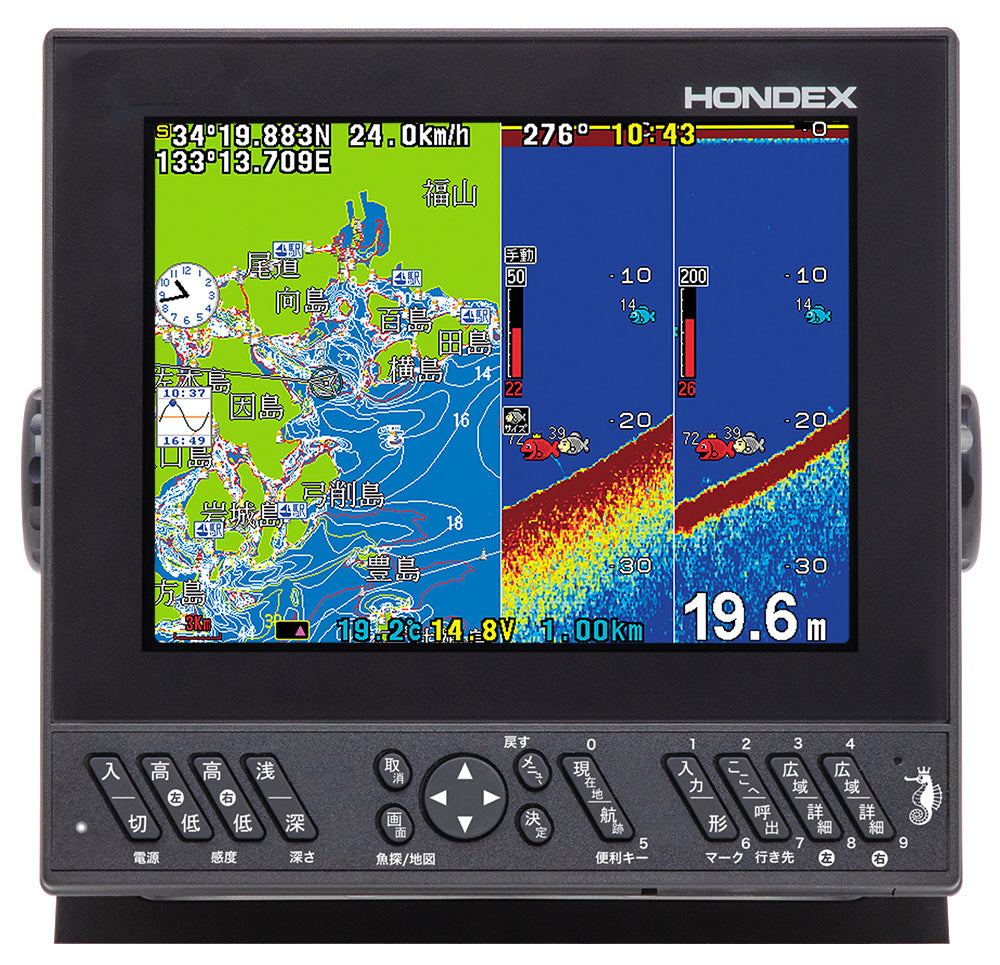

HE-8SII かんたんナビ8.4型液晶プロッターデジタル魚探
HE-8SII かんたんナビ8.4型液晶プロッターデジタル魚探
商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。
分かりやすい操作で迷わず使いこなせるカンタンナビ!
見やすくて使いやすい操作部と分かりやすいシンプルなメニュー画面で、初心者の方でも迷わずかんたんに操作できます。
●大きなボタン
大きなボタンで押し間違いによる操作ミスを減らします。
●大きな文字表記
大きく見やすい日本語文字表記でスムーズに操作できます。
●操作しやすいボタン配置
魚探操作用ボタン/プロッター操作用ボタンのエリアを明確にし、ストレスのない操作を可能にしました。
デプスマッピングⓇ機能 搭載!
魚探の深度情報とGPSの位置情報を利用して、画面の地図の上に海底地形を描写する機能です。標準の地図では表現されない海底起伏が描写されると絶好の釣りポイントがより分かりやすくなります※。得られた深度データをもとに海底地形を色分けして表示します。
※デプスマッピング ®機能は走行しながら計測した深度をもとに海底地形を推測し表示する機能です。実際の地形とは異なる場合があります。
■ 本体内部に約50時間分記憶可能(※1)
(※1):記録距離間隔 約5m、船速 約5knの場合。設定や船速等の条件により記録時間は増減します。最短では約18時間分となります。
■ 1ブロック(約50時間分)×30ブロックを本体内の地図記憶領域に記憶可能。
**プロッター画面上に表示できるのは1ブロックのみです。
【デプスマッピングⓇ】の測量データ画像集(PDF:2.57MB)はこちらをご覧ください。
**2019年7月19日時点:11ヶ所(熊本-湯島、広島-大久野島、兵庫-淡路島北東、三重-答志島北東-横瀬/丸山出シ/中ノ島/鳥羽沖-大島出シ、愛知-福江沖、静岡-浜名湖-瀬戸橋、神奈川-観音崎、宮城-石巻-宮重ネ礁)
【デプスマッピングⓇPV】
GPSアンテナ内蔵
HE-8SIIはGPSアンテナを内蔵しています。
※内蔵アンテナ使用時は取付場所・取付方法によっては受信できない場合があります(外付アンテナ使用時は外付アンテナが優先されます)。
高視野角で明るいボンディング液晶画面!
表示部ドット数は640×480と非常に高精細で、細やかな反応や文字もはっきりと見えます。
また、高輝度液晶(1000カンデラ)の採用により直射日光下などの明るい場所での視認性もバツグンです。
さらにボンディング液晶の採用により、液晶の視認性を向上させるとともに結露を防止します。
豊富な情報を高速で表示!見やすい全国詳細地図を標準装備。
高性能CPU搭載の採用により、地図描写速度は業界トップクラス!高速走行中もスムーズに海岸線を表示します。
地名はもちろん、大きく見やすい日本語表記。
最高峰の魚探性能を備えたHONDEXのDiシリーズ!
受信した微弱な信号をダイレクトにデジタル変換する新しいテクノロジーを導入したHONDEXのDi-デジタルシリーズ。
状況に応じた最適なフィルタリングか可能となり、水深に応じた最適な映像を表示します。
最新デジタルテクノロジーで雑音(ノイズ)の少ない高品質な画像表現を実現しました。
-こんな機能が欲しかった!デジタルならではの多彩な機能-
おさかなサイズ表示
デジタルシリーズでは、好評のおさかなキャラクター機能にサイズ表示を追加しました。
1~99のサイズで判断でき、さらに瞬時に実際の映像で反応などを確認できるように「表示/非表示」の
ワンタッチ機能、通常画面との2画面表示を採用しました。
※当機能は100mレンジ以内で使用可能です。
※サイズ表示の数値は、さまざまな要因により誤差が生じる場合があります。あくまでも参考値としてお考えください。
おさかな深度表示
おさかなキャラクター表示に海底からの高さ、また海面からの深さ表示(単位:m)を追加しました。
※当機能は100mレンジ以内で使用可能です。
※深度表示の数値は、さまざまな要因により誤差が生じる場合があります。あくまでも参考値としてお考えください。
同一周波数2画面表示
同じ周波数の魚探画像を2画面に分割表示し、それぞれの感度を調整することができます。
2つの画面を見比べることで、より最適な感度がセッティングできます。
全画面感度調整
これまでの魚探では感度を変更するとその時点から変わっていましたが、デジタル魚探では 画面上(過去の記録)の感度の変更ができるようになりました。
この機能が搭載されたことで、画面全体(過去の記録)を見ながら感度調整ができるため、これから魚探をはじめる方でも鮮明な画像をマニュアル(手動)セッティングできます。
ヘディングセンサーHD03の接続が可能!
ヘディングセンサーHD03が接続可能です!停船時でも船首方向が把握でき、流し釣りに最適です!
主な仕様
表示部 | タイプ | 8.4型液晶 |
表示画面 | 横型 | |
表示部ドット数 | 640×480 | |
電源電圧 | DC11~30V | |
消費電力/電流 | 約12W 約1A/12V | |
本体寸法(mm) | W248×D97×H216 | |
本体質量 | 約2kg | |
魚探 | 周波数 | 50/200kHz |
出力 | 600W | |
表示レンジ *1 | 最大:0~1000m | |
最小:0~5m | ||
背景色 | 4色 | |
色配列 | 5種類 | |
オート機能 | メニュー内 | |
深度アラーム | ON/OFF | |
拡大 | ON/自動/手動/海底固定 | |
拡大倍率 | 2倍/4倍/8倍 | |
プロッター | 縮尺サイズ | 0.005~200NM(km) |
プロット間隔(時間) | 1、5、10、20、30秒 1、2、5、10、20分 |
|
記憶点数 | 航跡:32,000点 マーク:24,000点 |
|
航跡表示色 | 7色 | |
作図機能 | ○ | |
地図塗りつぶし/回転 | ○ | |
地図データ | 全国詳細地図 | |
潮汐グラフ | ○ | |
NMEA出力 | ○ | |
アンテナ *2 | GPS内蔵 |
*1 表示レンジは、測深能力を意味しておりません。
*2 アンテナ内蔵のため、取付場所によっては受信できない場合があります。
価格
HE-8SII(いずれもGPSアンテナ内蔵)
◎TD28仕様 希望小売価格 220,000 円(税抜200,000円)(JANコード:4580113182931)
◎TD25仕様 希望小売価格 225,500円(税抜205,000円)(JANコード:4580113182924)
※2024年4月より発売予定。
標準装備品:
本体&架台、振動子:TD28(3P)またはTD25(3P)、電源コード:DC06(2P-2m)、ハードカバー:CV11
※HE-8SIIはリモコン、ヘディングセンサー、2ステーションは非対応です。
※HE-8SIIはメモリーカードは使用できません。データをHE-8SIIから他のHONDEX製品に移す場合、または他のHONDEX製品からHE-8SIIに移す場合は、本体を弊社までお送りいただければ、有償(税抜価格 10,000円)で対応させていただきます。
対応オプション(別売)
水温センサー | スルーハルタイプ | TC02CS(15m)+TCK01 |
トランサムタイプ | TC01C(6m)、TC01G(3m)、TC02ES(15m)+TCT01、 TC03-05(5m)、TC03-10(10m) |
|
万能パイプ+先金具 | BP05+SK05、BP10+SK05 | |
外付用GPSアンテナ | GP-16H(L)(10m) | |
ヘディングセンサー内蔵GPSアンテナ |
GP-16HD(10m) | |
ヘディングセンサー | HD03(10m) | |
インダッシュ取付金具 | 〇 |
