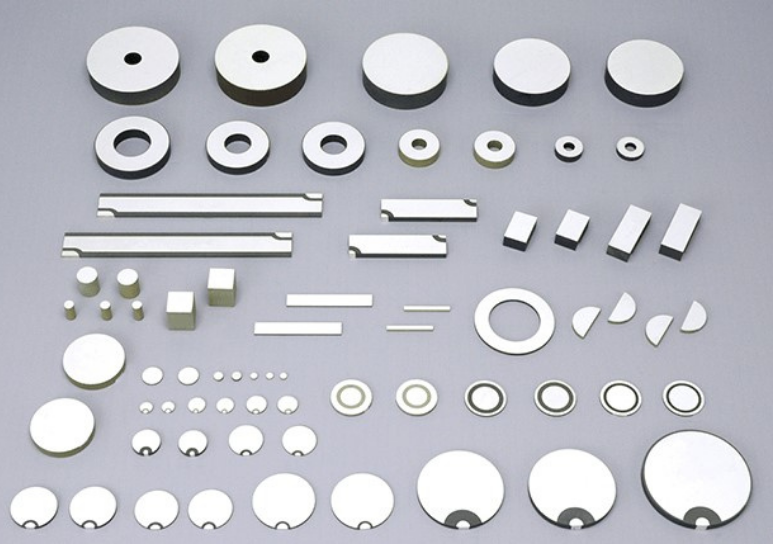

超音波振動子　圧電セラミックス素子　※受注生産品

本多電子製超音波振動子圧電セラミックス

○電圧によって伸びたり縮んだりする特殊なセラミックス

圧電セラミックスは、高純度な粉体（酸化チタン・酸化バリウム等）を高温度で焼き固めた多結晶体セラミックスです。圧電セラミックスに、外部から力を加える（機械エネルギーを加える）と電圧が発生し（圧電正効果）、また逆に電圧をかけると（電気エネルギーを加える）と極性に応じて伸びたり縮んだりします（圧電逆効果）。このように圧電セラミックスは、電気エネルギーと機械エネルギーを変換する性質『圧電効果を』をもっています。分極処理（高い温度下でセラミックスに直流高電圧を加えて自発分極の向きを揃え極性を与える）を行うことで、この『圧電効果』を持つようになります。

○圧電セラミックスに交流電圧を加えると？

圧電セラミックスに電極を付けて交流電圧を印加すると、圧電効果により振動し、超音波が発生します。また、共振周波数で振動させることで大きな振幅を得ることができます。
共振周波数は形状によって決まるため、目的とする周波数になるように圧電セラミックスの形状を加工して使用します。

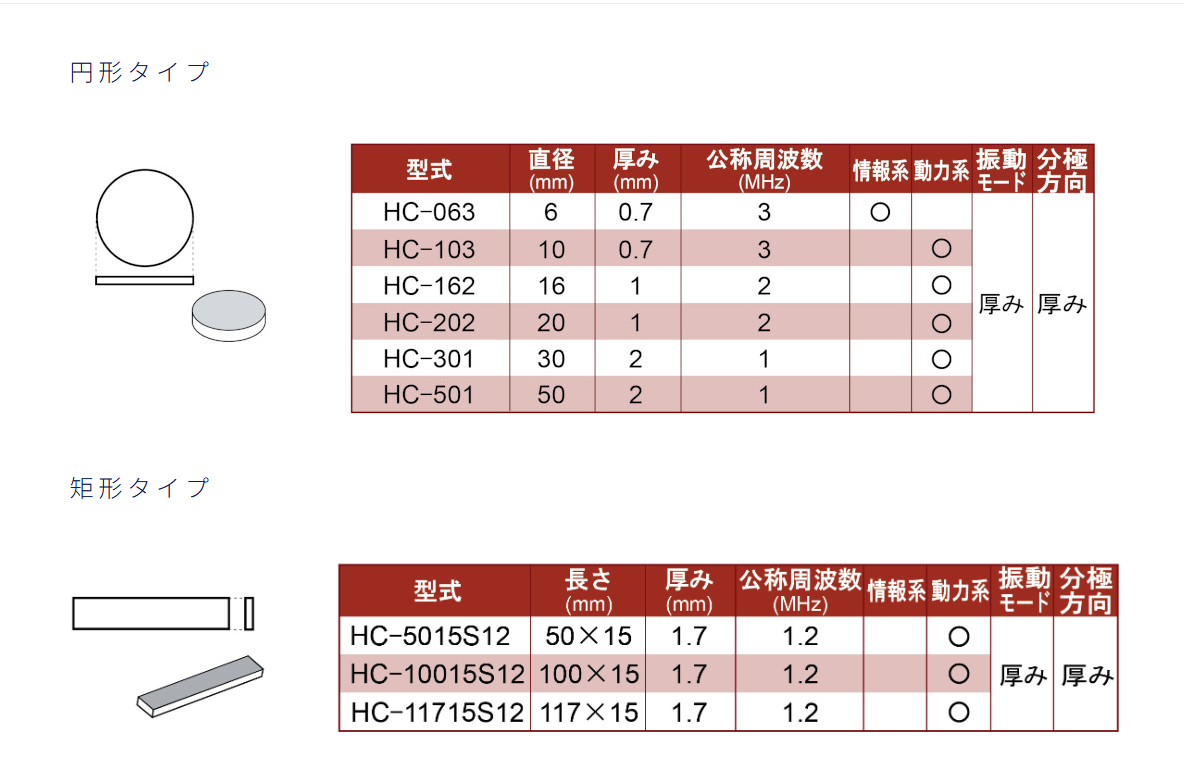

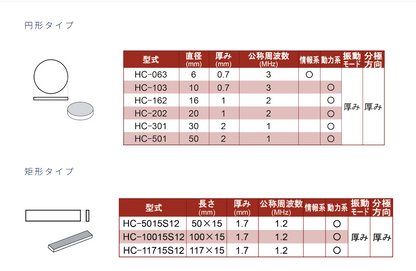

商品ラインナップ
