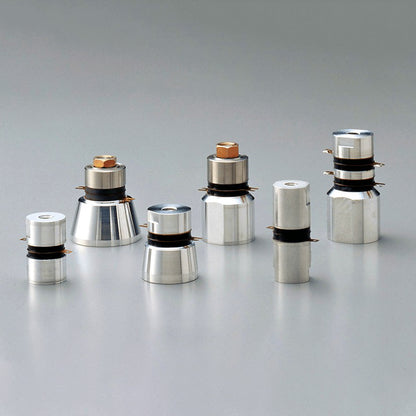

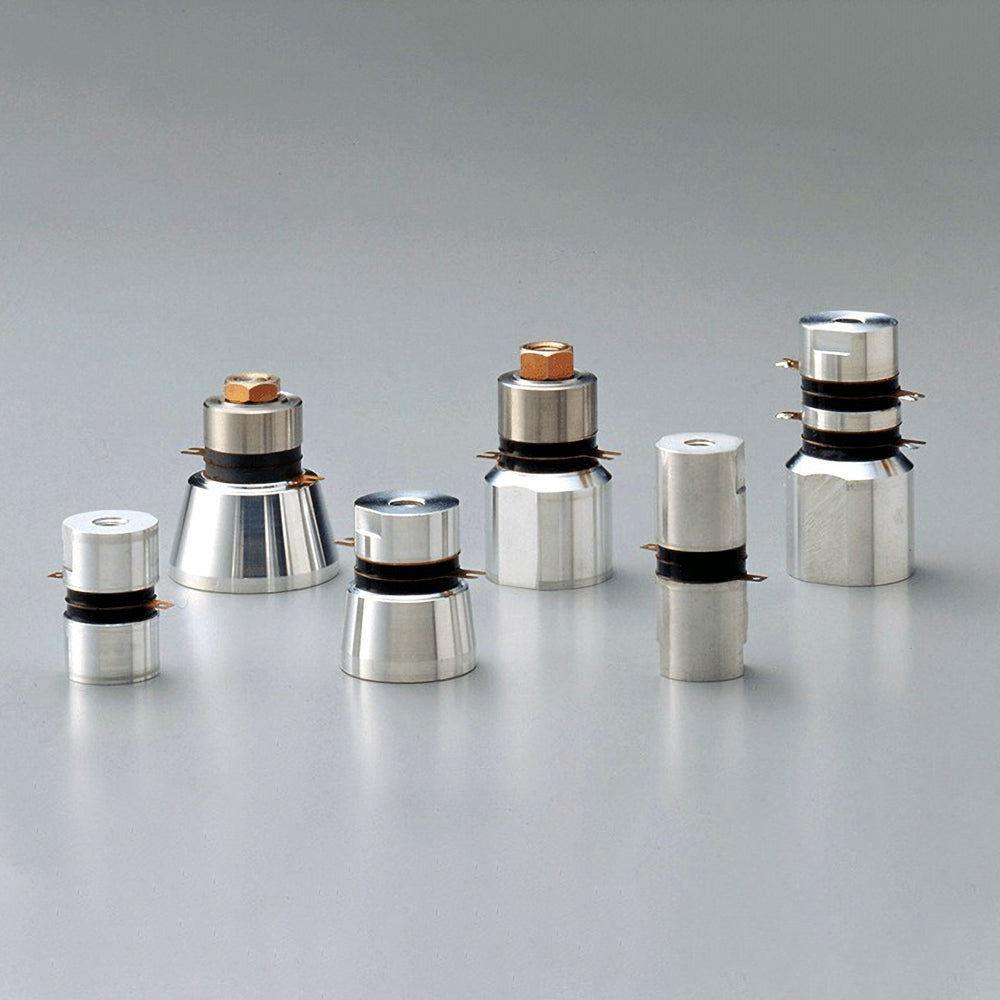

超音波メーカー本多電子の振動子
圧電セラミックスが機械的に結合されているため、高振幅励振時においても破損が少なく、堅牢です。
また、電気音響変換効率が高く、発熱が小さいため、高温下での安定動作が可能です。
仕様 PZTタイプ

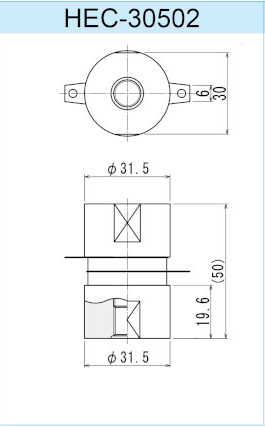

| 型番 | HEC- 30502 |

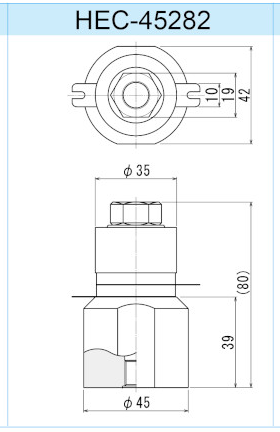

HEC- 45282 |

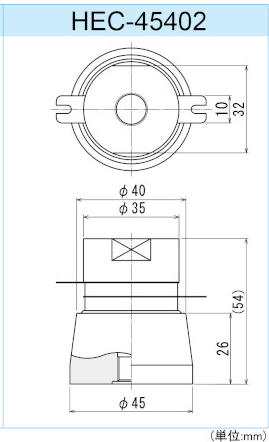

HEC- 45402 |

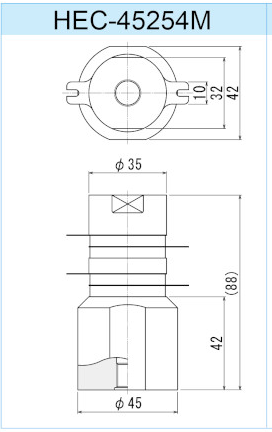

HEC- 45254M |

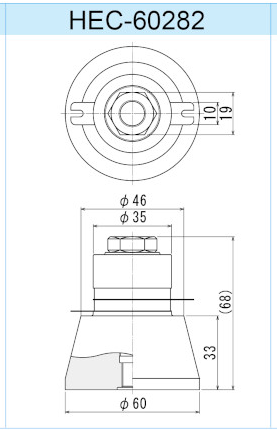

HEC- 60282 |

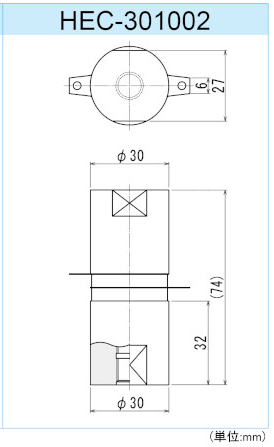

HEC- 301002 |
|---|---|---|---|---|---|---|
| 周波数 （kHz） |
50 | 28 | 40 | 25・45 | 28 | 108 |
| インピーダンス （Ω） |
30以下 | 35以下 | 35以下 | 30以下 | 35以下 | 50以下 |
| 静電容量 （pF） |
2100 | 3300 | 3300 | 6600 | 3300 | 2600 |
| 測定電圧 （Vms） |
1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| 許容入力電数 （W） |
30 | 50 | 50 | 50 | 50 | 30 |
| 直径 （mm） |
31.5 | 45 | 45 | 45 | 60 | 30 |
| 全長 （mm） |
50 | 80 | 54 | 88 | 68 | 74 |
| 質量 （g） |
130 | 395 | 225 | 385 | 410 | 175 |
| 連結ネジ寸法 | M10 P1.0 | M10 P1.0 | M10 P1.0 | M10 P1.0 | M10 P1.0 | M10 P1.0 |
| 振動板厚み （mm） |
1.0〜1.5 | 1.0〜1.5 | 1.6〜2.0 | 1.6〜2.0 | 2.1〜3.0 | 2.1〜3.0 |
| 取付トルク （N・m）※2 |
5 | 5 | 8 | 8 | 10 | 10 |
注）当社では回路に関するサポートは行っておりません。
※受注生産品です。 納期はお問い合わせください。
※掲載品以外の仕様もご相談ください

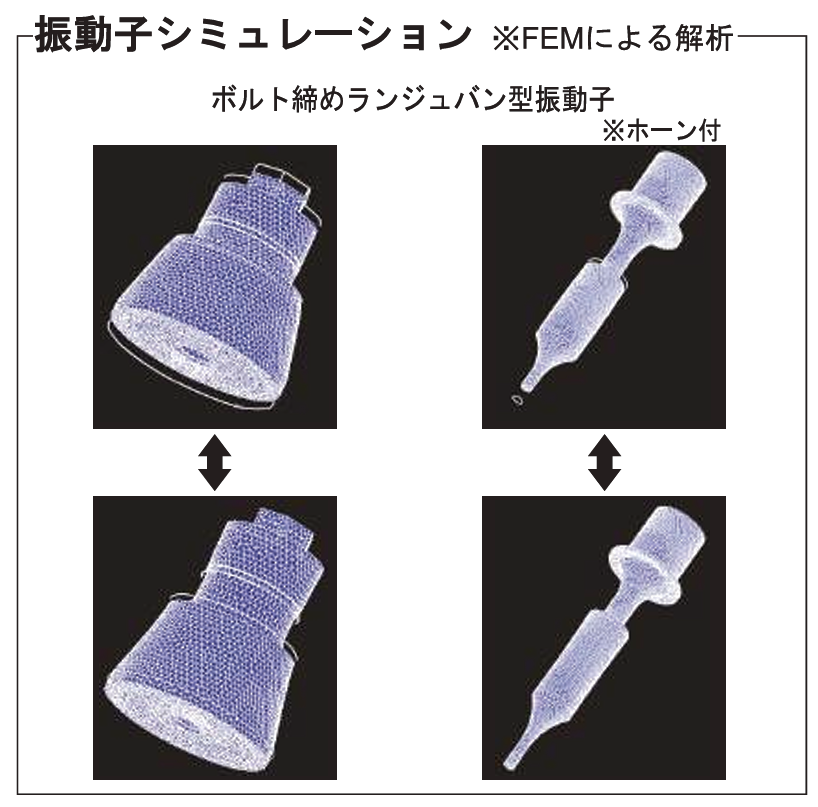

シミュレーション
FEMによる解析
ボルト締めランジュバン型振動子
