超音波霧化ユニット JMU-24A01 / 30A01

超音波霧化ユニット JMU-24A01 / 30A01

通常価格 ¥16,280
通常価格 セール価格 ¥16,280
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。
種類

商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。

この商品は、当社が販売する超音波霧化器JMシリーズの霧化ユニット部分です。 大学・研究機関などの実験・機器組込用として、ご利用下さい。

霧化ユニット番号の説明


JMU シリーズ名(JMシリーズのユニット)
周波数 24:中心周波数 2.4MHz 30:中心周波数 3.0MHz
構造 A=真上タイプ
素材(主に表面処理方法) 0=樹脂コーティング
(次亜塩素酸除菌水対応 50ppm/弱酸性~中性)
Ver.(基板や付属品などの改定番号) 1:2021年09月発売

アフターパーツ

JMU-24A01

JMU-30A01

仕様

製品 JMU-24A01 JMU-30A01
上代 14,800円(税込 16,280円) 税別 16,800円 (税込 18,480円)
JAN 4571117583534 4571117583541
公称発振周波数 2.4MHz 3.0MHz
電源入力 DC24V DC24V
消費電力 14VA 14VA
霧化能力(参考値) (※1) 約80ml/h(通常時)
・約250ml/h(ホーン取付時)
約60ml/h(通常時)
・約220ml/h(ホーン取付時)
適正水位 ・振動子ー水面間 44mm±5mm(通常時)
・振動子-水面間 42mm±5mm(ホーン取付時)
・振動子ー水面間 44mm±5mm(通常時)
・振動子-水面間 42mm±5mm(ホーン取付時)
中心霧化粒子径 3μm以下 2.8μm以下
使用温度範囲(※2) 5℃~35℃(結露しないこと) 5℃~35℃ (結露しないこと)
回路冷却方式 強制冷却 強制冷却
寸法 基板・放熱板:幅38mm×奥行30mm×高さ36±3mm 基板・放熱板:幅38mm×奥行30mm×高さ36±3mm

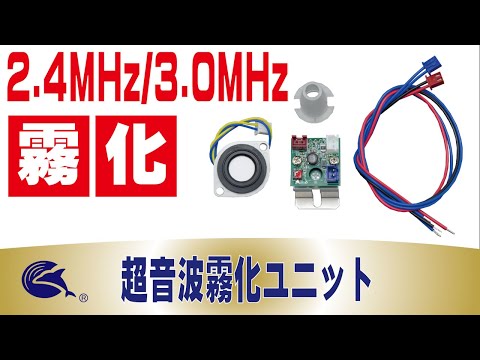

構成品 ・発振回路基板(質量:約10g)
・JMU-28A01振動子ASSY(質量:約9g)
・電源束線(質量:約3g)
・フロートスイッチ束線(質量:約3g)
・ホーン(質量:約2g)
・発振回路基板(質量:約10g)
・JMU-30A01振動子ASSY(質量:約9g)
・電源束線(質量:約3g)
・フロートスイッチ束線(質量:約3g)
・ホーン(質量:約2g)

(※1) 霧化能力は参考値であって、当社が保証するものではありません。
本製品は個体差があり、霧化能力が均一ではございません。
お使いの水槽形状、液剤の種類、液剤の使用液温によって霧化能力が増減します。
霧化能力は必ずお客様側でご確認下さい。

(※2) 使用温度範囲は、性能を保証するものではありません。
液剤を凍結させると振動子が空焚になったり、氷が振動子を押し割り破損します。
