ホビー用小型超音波カッター ZO-41II
ホビー用小型超音波カッター ZO-41II
商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。
受取状況を読み込めませんでした
2014年5月15日発売した超音波カッターZO-41は、ノーマルモードとハイモードの2つの切れ味を持ち、さらに自動調整機能(T.A.F回路)が採用された事もあり、ZOシリーズで一番販売されたモデルになりました。
今回、切れ味などは変わらず、要望のあった操作方法を1つ追加したマイナーチェンジを行いZO-41Ⅱ(2)として登場しました。
特徴
溶けを限りなく減らす T.A.F回路
超音波カッターは、切断時、刃にかかる負荷(対象物の固さ、厚さ、溶け具合等、使用者の力のかけ方、刃の当てる角度など)に応じて、切れ味(振動子への入力)を変化させています。
- 負荷が大きい場合:切れ味(振動子への入力)大
- 負荷が小さい場合:切れ味(振動子への入力)小
超音波カッターは、振動をしながら切断をする工具です。
必ず切断時には、切る物体と刃が振動することにより摩擦熱が生まれます。
この摩擦熱による溶けを減らしたいというユーザーの声を反映した、現段階で考えられる最高の駆動方法(社内呼称:T.A.F回路)をZO-41に採用しましたが、ZO-41IIにも採用されています。(※駆動方法は、ノウハウになり公開しておりません。)
ボタンを押し続けなくて良い?押している時だけ動作させたい?
従来機(USW-334/ZO-40)は、ボタンを押していると作業がやりにくいというユーザーの声を反映して、ZO-41では、ハンドピースのスイッチ押して離してから10分間動作する操作方法を導入しました。(もう一度押せば、そこで停止)
指を離しても動作しているため、従来機(USW-334、ZO-40)のように、ボタンを押している時だけ動作させたいという声もあるため、ZO-41IIでは、電源を立ち上げる時にどちらかの操作を選択出来るようにしました。
- 何もせず電源を入れる >>> スイッチを押して離したら10分動作
- ハンドピーススイッチを押しながら電源を入れる>>>ハンドピーススイッチを押している時だけ動作(但し、温度確認のため3分ごとに切れます。)
振動子保護の温度センサーを搭載
ZO-41同様、ハイパワーモードを搭載しました。
ハイパワーモードは、負荷が大きい場合、超音波振動子の許容入力の限界近くまで電力が入力されます。
切断物との摩擦熱と自ら振動する熱が、超音波振動子を熱破壊する事を想定し、ハンドピース内温度が、ある一定温度まで上昇すると停止するように保護センサーを搭載しています。
※ZO-41IIの新しい操作方法では、ハンドピーススイッチを押し続けていると温度監視が出来ないため、スイッチを押している時間は最大で3分としました。
パワー可変
通常使用するノーマルモードと、ここぞという時に使うハイパワーモードの2種類本体側面のスイッチで切り替える事が可能です。
ハイパワーモードは、切断物にもよりますが、5分程度でオーバーヒートします。
オーバーヒートは、ハンドピースのLEDが点滅し、再びスイッチが押せるようになるまで、13分前後かかります。
※従来のZO-41と切れ味の変更はありません。
仕様
品名&品番 | ホビー用超音波カッター ZO-41II |
---|---|
公称発信周波数 | 40kHz |
電源 | INPUT: AC100V-240V 50/60Hz (※1) |
OUTPUT: DC12V | |
消費電力 | 最大80VA |
使用温度範囲 | 10~35℃(ただし、結露しないこと) |
外形寸法 | 本体:173mm × 89mm × 76mm |
ハンドピース:φ32 × 144mm(刃含む) | |
ハンドピースケーブル:1.6m (ストレート) | |
質量 | 本体:約260g |
ハンドピース:約100g(ハンドピースケーブル含む) |
付属品
- BDC-200P:1ケース
※替刃40枚入り 穴の開いた刃は利用不可
※40枚入りですが実質30-35枚となります。 - 刃固定具ZH04:1個
- 刃固定ビスHB03:3個
- 六角レンチRR02:1本
- ACアダプタ:1個
仕様及び外観は改良のため予告なく変更することがあります。ご了承下さい。
※1、付属の電源コードは、日本(AC100V)の法令、安全規格に適合しております。
海外への輸出は、CEモデル ホビー用超音波カッターZO-91をご検討下さい。
※本仕様は、エコーテック通信VOL.15カタログ表記を転載しています。
操作方法は従来機と違い、ハンドピーススイッチを押して離したら10分動作するモードと押している時だけ動くモードがあります。
販売に関する情報
- 価格:49,280円
- JAN:4571117584234
- 販売ルート
- エコーテック
全国模型店、直販(楽天市場店、Amazon店、自社サイト) - グループ会社(本多電子)
機械工具商社様、理化学商社様、計測機器商社様
- エコーテック
個装箱:本体箱 17cm×26cm×9cm 重さ6.5Kg
※問屋様への情報:集合箱は、6台入りとなっています。
替え刃・パーツについて
様々な用途に対応できるように、替え刃を開発しております。
現在、約40種類の替え刃があり、ZO-41IIはすべての替え刃に対応しております。(替え刃によって専用の刃固定具が必要なものがあります。)
切断加工のほかにも、磨いたり、溶着したりできる替え刃もございます。
特注の替え刃をご希望の方はお問い合わせフォームよりご相談ください。
当ページから購入可能ですが、在庫はグループ会社共通在庫となっていますので購入出来ても在庫が無い場合がございます。
大学などで見積書が必要なお客様は、お問い合わせからご依頼ください。
- 宛名
- 連絡先
- 機種
- 台数など
切断事例
※エコーテックチャンネル(ユーチューブ)
ZO-41Ⅱでの事例
■ZO-41での事例動画(ZO-41とZO-41Ⅱは同等機種)
- フッ素系樹脂(PFA)を切断。超音波カッターZO-41ノーマルモード
- フッ素系樹脂(PFA)を切断。超音波カッターZO-41ハイモード
- マイカ板(雲母)を超音波カッターZO-41ノーマルモードで切断してみた。
- 基板パターンカットZO-41ノーマルモード標準刃
- 基板パターンカットZO-41平刃1mm、メタルマスク削りヤスリ刃、基板カット鋸刃
- アクリル10mm切断テスト(2017年09月19日アップ)
- 石粉粘土(2017年12月06日アップ)
- 生体試料片の切断(骨加工)(2018年01月10日アップ)
- ABS樹脂2mmの溶け具合評価(2018年01月21日アップ)
- 2018/11/07 アクリル加工
- 2018/11/13 配線ダクト加工
- 2020/10/14 刃はどのぐらい持ちますか?
- 2020/10/31 横から刃をあてる曲げ刃
- 2020/11/20 エゾ松切断のコツ
- 2021/12/08 焦がさずにガラスを切断したい
- 2021/01/16 監視カメラのブラケットを切断したい
- 2023/08/17 カーボンは何ミリまで切れますか?
豊橋市ふるさと納税返礼品登録について

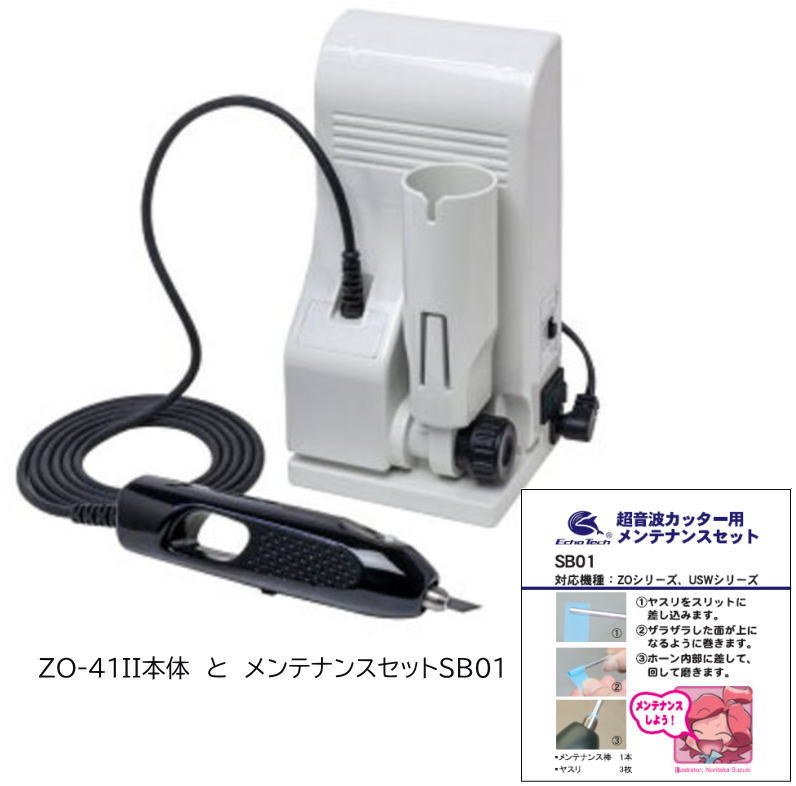

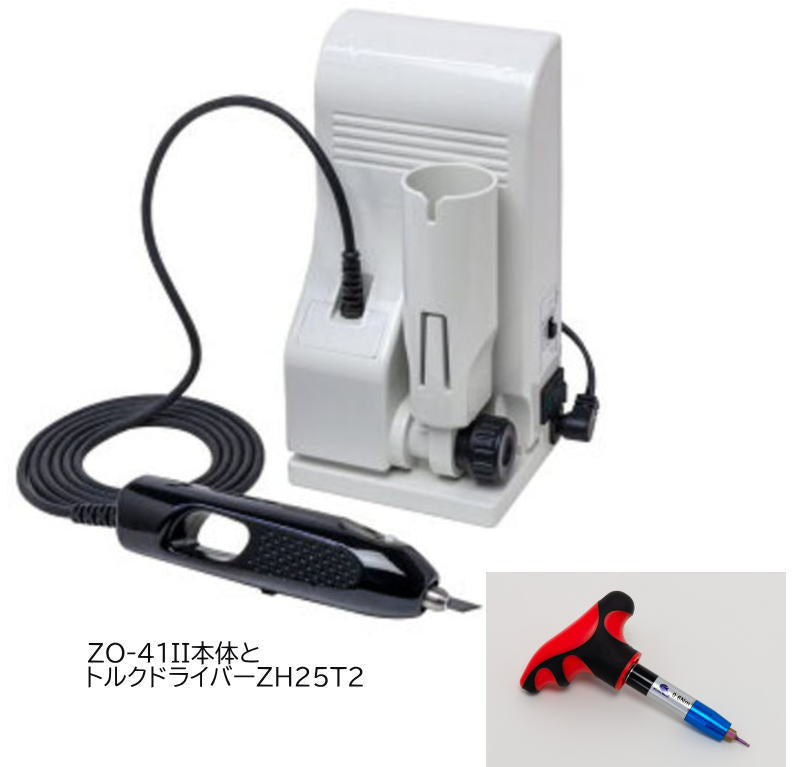

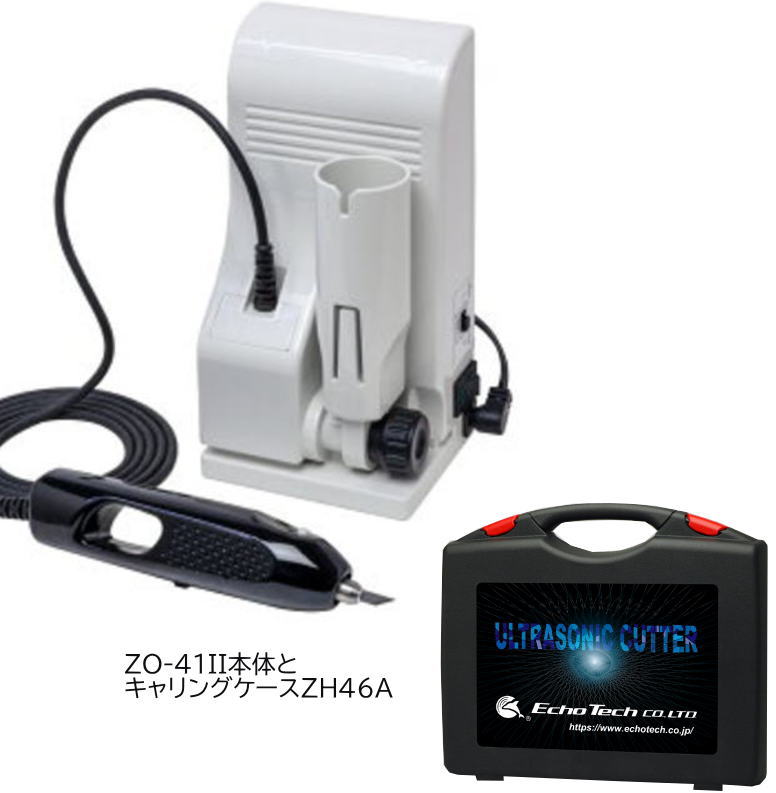

超音波カッターZO-41IIとおススメのオプション品をセットにして豊橋市のふるさと納税返礼品に登録されました。
デモ・貸し出し機に関して
当社では貸し出し機を用意しておりません。
下記模型店にてデモ機をご用意していますので、そちらにて試して下さい。(訪問前に利用できるか、お店に確認してください)
また、当社までテスト片をお送りいただければ、機種、替刃の組み合わせで色々テストをして
動画にてごご報告させていただきます。
お問い合わせよりご依頼ください。
企業様であれば、グループ会社 本多電子 には貸出機が用意されております。
貸出希望の方は、本多電子株式会社へお問合せ下さい。
本多電子株式会社>製品情報>産業用製品>サポート・お問い合わせ>貸出機サービス
超音波カッターZO-41又はZO-41Ⅱ設置店舗一覧
県名 | 店舗 |
---|---|
福島県 |
ヨドバシカメラマルチメディア郡山 (福島県郡山市駅前1-16-7) |
東京都 |
ボークス秋葉原店 (千代田区外神田1-15-4) 里見デザイン (台東区松が谷3-22-7) メトロ科学模型 秋葉原ショールーム (千代田区外神田5-1-3ニュー末広ビル9F) |
千葉県 | ジョイフル富里店 |
石川県 |
つくるカフェkawai inaruki (石川県小松市細工町22番地) |
愛知県 |
ジョーシンスーパーキッズランド大須店 (名古屋市中区大須4-2-48) 東急ハンズ名古屋店7階 TAMTAM豊橋店(豊橋市下地町) エコーテック(豊橋市大岩町小山塚20) |
大阪府 |
ジョーシンスーパーキッズランド本店 (大阪市浪速区日本橋4-12-4) 株式会社テックジャム (大阪市北区天神橋2-2-9 プラネット南森町4階) |
岡山県 | メディオ!西市店 (岡山県岡山市南区西市411) |
島根県 |
地球堂 (島根県浜田市朝日町1427) イズモケ (島根県出雲市大社町杵築北中村町2643)(模型製作スペース) |
宮崎県 | 模型の国トヤマ(宮崎県宮崎市橘通東3丁目6-2) |
※機械をお持ちの模型店様がありましたら、ご一報ください。
※2020年6月15日取扱説明書の仕様欄変更に伴い書き方を変更
