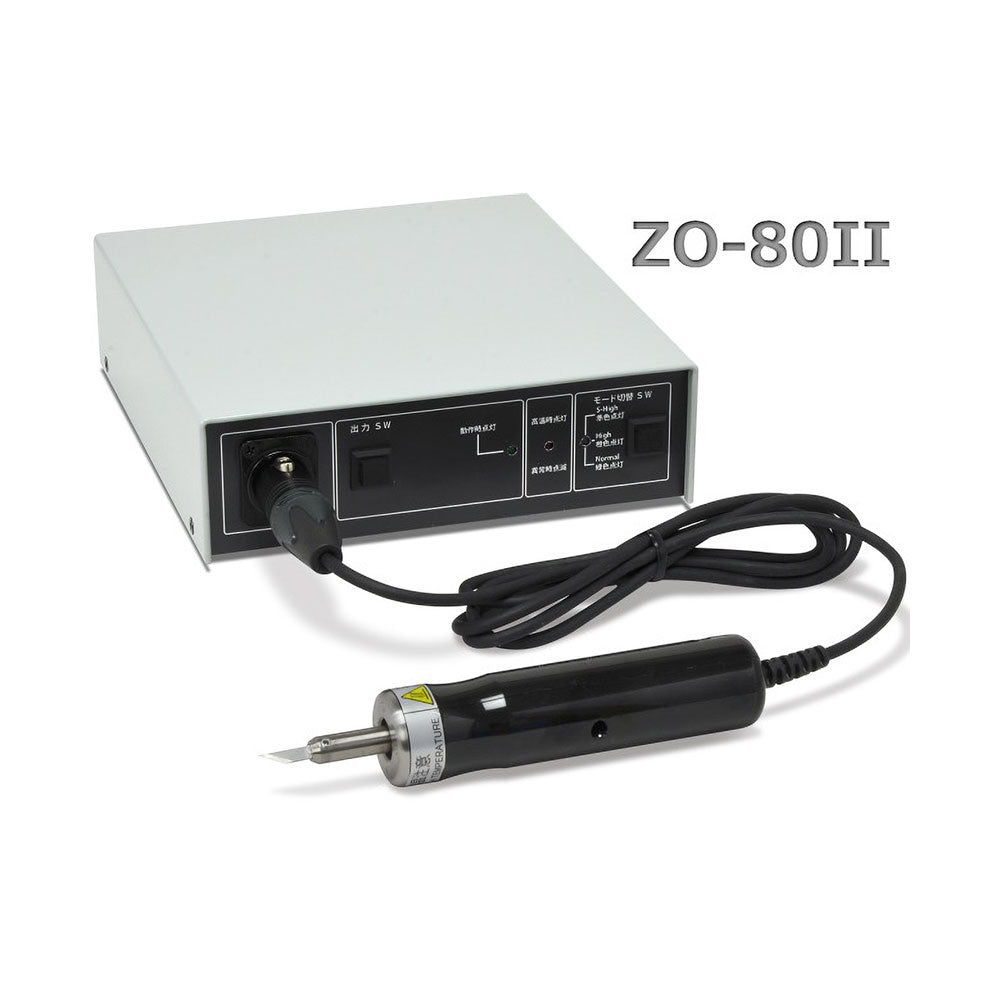

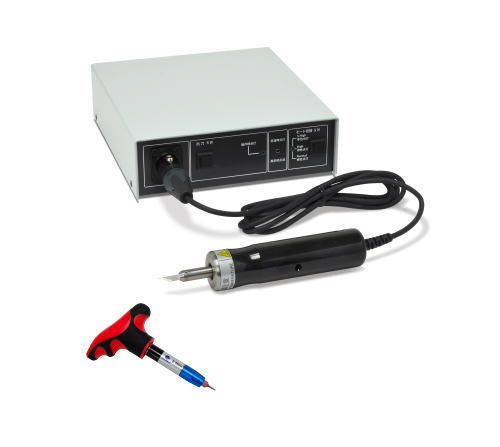

ZO-80II ホビー用超音波カッター
ZO-80II ホビー用超音波カッター
商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。
受取状況を読み込めませんでした
プラスチックがバターのように切れる®！
超音波カッターは、刃・ヤスリ・砥石などを超音波振動の微振動を伝えることで、刃＋振動＋摩擦熱を利用し、作業時間を短縮する工具です。
『プラスチックをバターのように切断する』と言われるように、力を入れずに素材をカットできるのはもちろん、多彩な替え刃で様々な加工に対応することが可能になっています。
主要用途・使用例
- プラスチック、小物、部品などのゲートカット、バリ取り
- 紙、段ボール等のカット
- フィルム、シート、３Dプリンターサポート材等のカット
- 基板パターンカット
- プラモデル模型、ジオラマ製作、ペットボトル工作、フィギュア製作
- カルトナージュ、アクセサリー製作、レジン加工、ドールハウス製作
- 自動車内装加工、美術、ミニチュア製作、ミニ四駆改造、マウスピース加工
- エッグカービング製作、ホビークラフト
【切断可能な樹脂及び板厚（目安）】
樹脂：ABS・PP・PET・アクリル
板厚：3mm以下（刃・素材による）
特徴
- ホビー用超音波カッターとしては、最高の切れ味 S-Highモードを搭載
(S-Highモードは、常時使う機能ではありません) - パワー切替は3段階 (ノーマルモード、ハイモード、スーパーハイモード)
- オプションでフットスイッチZH801を使う事で、10分タイマーOFF
- ハンドピース部のみ追加購入可(ZH802/ZH803)
- 自動停止機能(ノーマルモード10分、ハイモード5分、スーパーハイモード3分)
仕様
| 品名＆品番 | 超音波カッター ZO-80Ⅱ | |
|---|---|---|
| 公称発振周波数 | 40kHz | |
| 電源 | INPUT | AC100-240V 50/60Hz ※１ |
| OUTPUT | DC 12V | |
| 消費電力 | 最大110VA | |
| 使用温度範囲 | 10~35℃ (ただし、結露しないこと) | |
| 外形寸法 | 本体 | 185mm × 169mm × 55mm |
| ハンドピース | φ28 × 150mm (刃含む) | |
| ハンドピースケーブル | 1.6m (ストレート) | |
| 質量 | 発振器 | 約1.2kg |
| ハンドピース（ケーブル含む） | 約350g | |
付属品
| 替刃 | BDC200P: 1ケース（40枚入） ※穴の開いた刃は使用不可 |
|---|---|
| 刃固定具 | ZH04：1個 |
| 刃固定ビス | HB03：3個 |
| 六角レンチ | RR02：1本 |
| ACアダプター | 1個 |
仕様及び外観は改良のため予告なく変更することがありますが、ご了承下さい。
※１、付属の電源コードは、日本(AC100V)の法令、安全規格に適合しております。
企画・製造に関して
本商品は、ホビー・模型市場向けの商品として、本多電子が設計・製造を行い、グループ会社のエコーテックが企画・発売している商品になります。
日本製(愛知県豊橋市で製造)です。
注意事項
１．医療機器ではありません
本装置は、ホビー用ツールですので、医療行為に利用することは出来ません。
例：取り外したギブスキャストを廃棄などで小さく切断するような場合は利用可能ですが、人体についた状態で切断を行う場合は、医療行為となりますので、利用出来ません。
２．日本国内で利用することを目的にしています。
海外用として、CE規格対応品も販売しております。
・ZO-95・ZO-91
３．高周波利用設備申請に関して
高周波出力は、50W以下ですので、申請は必要ありません。
４．ZO-80・ZO-80Ⅱを壊す方の傾向と対策、トランス断線になる使い方
※スイッチを押して電源が落ちる場合は、締め付け不足・固定具汚れ、ホーン内部汚れが想定されます。こちらのブログをお読みください。
※警告表示LEDが赤く点滅する場合は、こちらのページをお読みください。
切断事例
※エコーテックチャンネル(ユーチューブ)
■超音波カッターZO-80・ZO-80Ⅱ事例
- 2017/12/07 石粉粘土事例をアップ
- 2018/04/13 ABS樹脂ケースから液晶をとる
- 2018/11/07 アクリル加工
- 2018/11/13 配線ダクト加工
- 2019/11/06 マスキングゴム加工
- 2019/12/11 パロニア切断ブログ
- 2020/02/22 熱可塑性カーボンネットの切断
- 2020/02/23 鋳型(砂型)での超音波カッター加工
- 2020/03/11 印刷屋さんからの挑戦 レーザー彫刻用ゴム印の切断
- 2020/03/20 印刷屋さんからの挑戦 鋳造用ゴム印を切る
- 2020/03/25 印鑑屋さんからの挑戦 APRクリスタの切断
- 2020/05/08 歯科技工所の評価結果
- 2020/06/07 マシナブルワックス加工
- 2020/10/24 シート建材マハール切断
- 2021/06/16 カーパーツ(カーボン2mm)切断

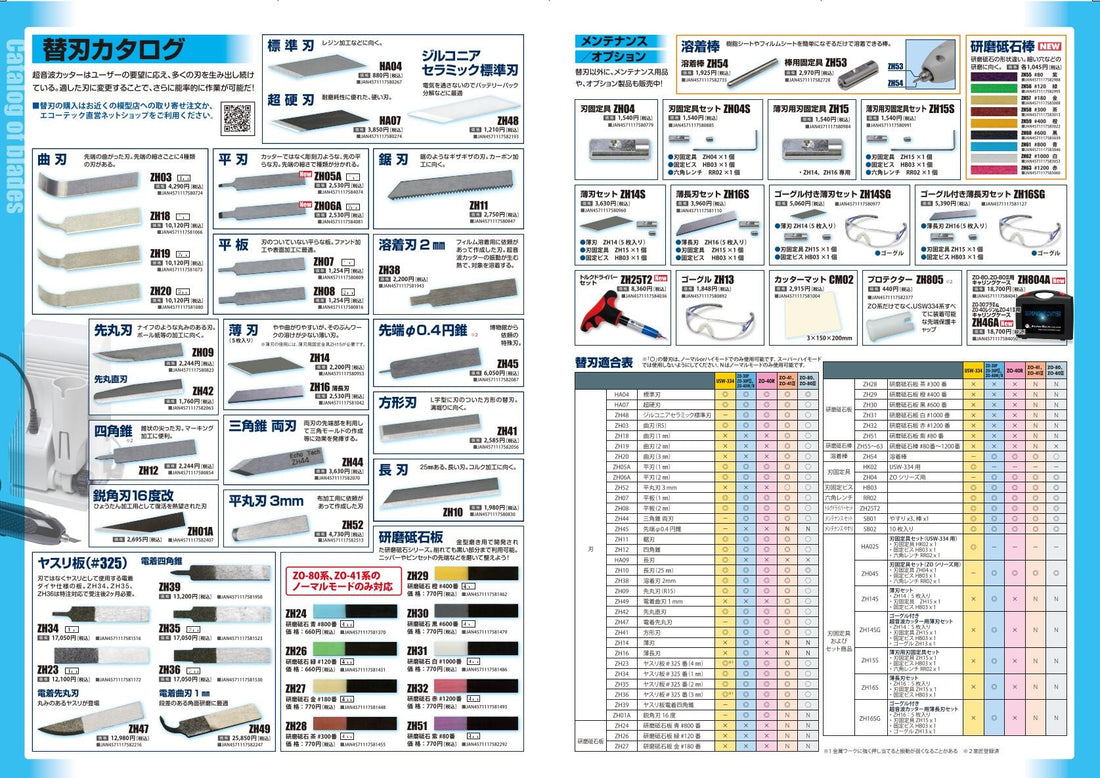

ZO-80Ⅱの対応替刃に関して
ノーマルモード、ハイモードは、ZO-41・ZO-41IIと共通です。
※研磨砥石棒ZH55～ZH63は、対応しておりません。
スーパーハイモードは、標準刃と長刃25mmZH10のみ駆動可能です。
※替え刃によって専用の刃固定具が必要なものがあります。
★ZO-80・ZO-80Ⅱオーバーヒート時の復帰時間について
超音波カッターとは
超音波カッターは、刃に毎秒4万回の超音波振動を加えることで、切断や切削 などの作業がスムーズに出来る工具です。親会社の本多電子が工業用ルート、当 社エコーテックが全国の模型店などの一般消費者向けルートに販売しています。 ホビー用超音波カッターは、当社グループが国内シェア第一位となります。
