研削作業に研磨砥石棒 9種【1枚入】

研削作業に研磨砥石棒 9種【1枚入】

¥1,045
¥1,045
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。
バリエーション

商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。

カッターで高精度な研削加工　

研磨砥石棒は切断・切削・研削ができます

ZO-41IIでのみ、ご使用いただけます

精密な仕上げ加工、金属磨きなど

趣味のモノづくりや工業用など用途もいろいろ

＃80番から＃1200番で9種類の砥石棒です

専用の棒用固定具に取付けてください

仕上げにこだわるあなた

ぜひお試しください

ホビー用小型超音波カッターZO-41、ZO-41IIユーザー向け

刃固定具を丸棒専用タイプに交換し、研磨砥石棒を差し込めば、超音波カッターが簡易超音波研磨機に早変わり。
金型加工の現場や、樹脂成型品のバリ取りなどで利用されています。
Nゲージのレールに段差をつけるなど、使い方はクリエイターの皆さんにお任せください。ぜひ新しい使い方をSNSにアップしてください

※セラミック砥石(研磨砥石棒）φ２mmを長くしたいとお問い合わせがありましたが、長くすると駆動出来る周波数をはずれてしまいます。

研磨砥石棒とは？

研磨砥石棒の素材は、電動マイクロモーターやレシプロファイル、業務用超音波研磨機で利用されている、研磨用次世代セラミック砥石を採用しています。
今回、丸棒φ2を差し込める棒固定具ZH53が出来た事で、φ２mmの棒研磨砥石を振動させることができました。

対応機種

 ZO-41II ノーマルモードのみ
対応固定具

棒固定具ZH53

※研磨砥石棒の取付に必要です。
サイズ

25mm×2φ

※ハンドピースにセットすると11mm短くなります。
用途

金属磨き(金型や錆びなど)
樹脂のバリ取り
注意点

固定具の奥までしっかり差し込んで取付してください。
短くなってきたら、性能に影響しますので交換してください。



★さらに磨きの精密さを求めるお客様は、超音波研磨機ZO-01PLを！

研磨砥石棒おまとめセット

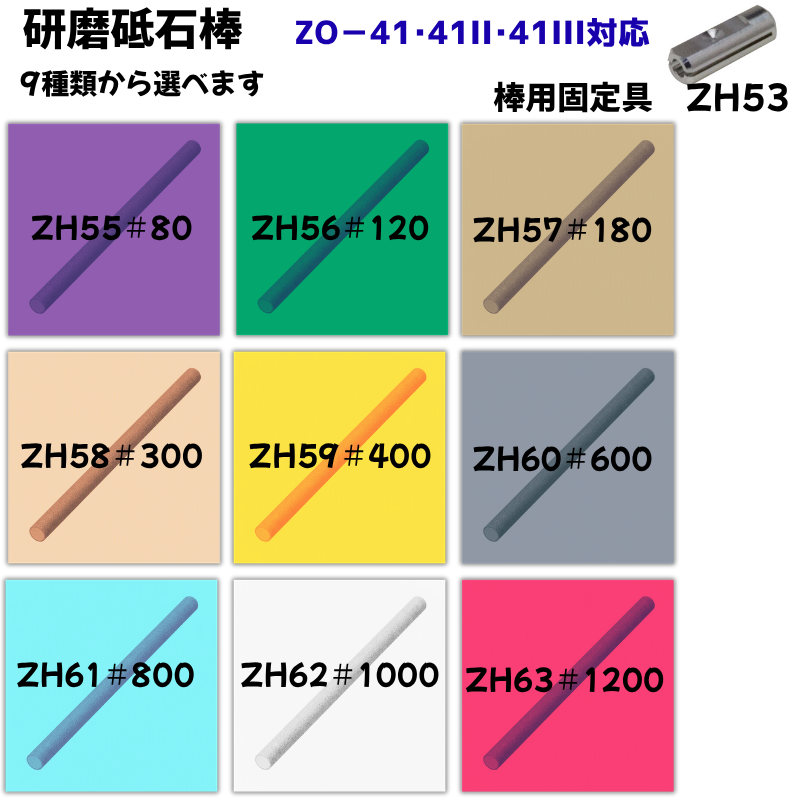

  • 紫 ZH55 ＃80
  • 緑 ZH56 ＃120
  • 金 ZH57 ＃180
  • 茶 ZH58 ＃300
  • 橙 ZH59 ＃400
  • 黒 ZH60 ＃600
  • 青 ZH61 ＃800
  • 白 ZH62 ＃1000
  • 赤 ZH63 ＃1200
  • 棒固定具 ZH53
    （溶着棒や砥石棒利用時の必須パーツ）
  • メンテナンスセットSB01
  • パーツボックス

商品ラインナップ

品番 品名 セット内容
ZH24～ 研磨砥石板　９種 ＃80～＃1200
ZH23 電着ダイヤヤスリ板

研削用6種
ZH53 棒用固定具 砥石棒用
ZH04S 刃固定具セット(標準0.4mm用) ZH04/HB03/RR02
ZH25T2 トルクドライバー ビス締付用
SB01 メンテナンスセット ホーン側面掃除用
詳細を表示する

替え刃・オプション品 適合表

  USW-334 ZO-30P
ZO-30P II
ZO-40W/B		 ZO-40R
ZO-40RII		 ZO-41
ZO-41 II
ZO-60		 ZO-80
ZO-80 II
刃 HA04 標準刃 ◎ ◎ ◎ ◎ ◎
HA07 超硬刃 ◎ ◎ ◎ ◎ ◯
ZH48 ジルコニア
セラミック
標準刃		 ー ◎ ◎ ◎ ◯
ZH03 曲刃（R5） ◎ ◎ ◎ ◎ ◯
ZH18 曲刃（1mm） × × × ◎ ◯
ZH19 曲刃（2mm） × × × ◎ ◯
ZH20 曲刃（3mm） × × × ◎ ◯
ZH05A 平刃（1mm） ◎ ◎ ◎ ◎ ◯
ZH06A 平刃（2mm） ◎ ◎ ◎ ◎ ◯
ZH52 平丸刃（3mm） × × × ◯ ◯
ZH07 平板（1mm） ◎ ◎ ◎ ◎ ◯
ZH08 平板（2mm） ◎ ◎ ◎ ◎ ◯
ZH68 小切出刃 ー ◎ ◎ ◎ ◯
ZH45 先端φ0.4円錐 ー × × N N
ZH11 鋸刃 ◎ ◎ ◎ ◎ ◯
ZH12 四角錐 ◎ ◎ ◎ ◎ ◯
HA09 長刃 ◎ × × × ×
ZH10 長刃（25mm） ◎ ◎ ◎ ◎ ◎
ZH38 溶着刃（2mm） ◎ ◎ ◎ ◎ ◯
ZH09 先丸刃（R15） ◎ ◎ ◎ ◎ ◯
ZH49 電着曲刃（1mm） × × × ◎ ◯
ZH42 先丸直刃 ◎ ◎ ◎ ◎ ◯
ZH47 電着先丸刃 ー ◎ ◎ ◎ ◯
ZH41 方形刃 ◎ ◎ ◎ ◎ ◯
ZH14 薄刃 × ◎ L N N
ZH16 薄長刃 × ◎ L N N
ZH23 ヤスリ板
#325番（4mm）		 ◎※1 ◎ ◎ ◎ ◯
ZH34 ヤスリ板
#325番（1mm）		 ◎ ◎ ◎ ◎ ◯
ZH35 ヤスリ板
#325番（2mm）		 ◎ ◎ ◎ ◎ ◯
ZH36 ヤスリ板
#325番（3mm）		 ◎※1 ◎ ◎ ◎ ◯
ZH39 ヤスリ板
電着四角錐		 ー ◎ ◎ ◎ ◯
ZH01A 鋭角刃16度 ー ◎ ◎ N N
研磨砥石板 ZH24 研磨砥石板
青 #800番		 × × × N N
ZH26 研磨砥石板
緑 #120番		 × × × N N
ZH27 研磨砥石板
金 #180番		 × × × N N
ZH28 研磨砥石板
茶 #300番		 × × × N N
ZH29 研磨砥石板
橙 #400番		 × × × N N
ZH30 研磨砥石板
黒 #600番		 × × × N N
ZH31 研磨砥石板
白 #1000番		 × × × N N
ZH32 研磨砥石板
赤 #1200番		 × × × N N
ZH51 研磨砥石板
紫 #80番		 × × × N N
研磨砥石棒 ZH55 紫 ＃80番 × × × N ×
ZH56 緑 ＃120番 × × × N ×
ZH57 金 ＃180番 × × × N ×
ZH58 茶 ＃300番 × × × N ×
ZH59 橙 ＃400番 × × × N ×
ZH60 黒 ＃600番 × × × N ×
ZH61 青 ＃800番 × × × N ×
ZH62 白 ＃1000番 × × × N ×
ZH63 赤 ＃1200番 × × × N ×
溶着棒 ZH54 溶着棒 ー ◎ ◎ ◎ ◯
ゴーグル ZH13A   ◎ ◎ ◎ ◎ ◎
カッターマット CM02   ◎ ◎ ◎ ◎ ◎
プロテクター ZH805   ◎ ◎ ◎ ◎ ◎
キャリングケース ZH46B   × ◎ ◎ ◎ ×
ZH804B   × × × × ◎
刃固定具 HK02 USW-334用 ◎ ー ー ー ー
ZH04 ZOシリーズ用 ー ◎ ◎ ◎ ◎
刃固定ビス HB03   ◎ ◎ ◎ ◎ ◎
六角レンチ RR02   ◎ ◎ ◎ ◎ ◎
トルク
ドライバー
セット		 ZH25T2   ◎ ◎ ◎ ◎ ◎
メンテナンス
セット		 SB01 やすり×3、棒×1 ◎ ◎ ◎ ◎ ◎
メンテナンス
やすり		 SB02 10枚入り ◎ ◎ ◎ ◎ ◎
刃固定具
および
セット商品		 HA02S 刃固定具セット
（USW?334用）
・刃固定具 HK02×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ◎ ー ー ー ー
ZH04S 刃固定具セット
（ZOシリーズ用）
・刃固定具 ZH04×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ー ◎ ◎ ◎ ◎
ZH14SA 薄刃セット
・ZH14（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1		 × ◎ L N N
ZH14SGA ゴーグル付き薄刃セット
・ZH14（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1		 × ◎ L N N
ZH15S 薄刃用刃固定具セット
・刃固定具 ZH15×1
・固定ビス HB03×1
・六角レンチ RR02×1		 × ◎ L N N
ZH16SA 薄長刃セット
・ZH16（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1		 × ◎ L N N
ZH16SGA ゴーグル付き薄長刃セット
・ZH16（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1		 × ◎ L N N

※1 金属ワークに強く押し当てると振動が弱くなることがあります。

  • ◎は、全モード使用可能です。
  • 〇の替え刃は、ノーマルモードとハイモードのみ使用可能です。
  • Nは、ノーマルモードのみ使用可能です。
  • Lは、ローモードのみ私用可能です。
