ZH04S 刃固定具セット（標準刃厚0.4mm用） ZOシリーズ ZH04/HB03/RR02

ZH04S 刃固定具セット（標準刃厚0.4mm用） ZOシリーズ ZH04/HB03/RR02

¥1,540
¥1,540
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。

ZOシリーズ　標準刃厚0.4mm用刃固定具

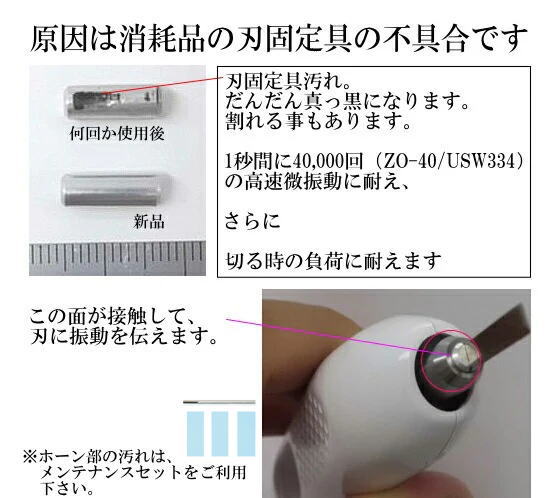

刃固定具ZH04は消耗品です

割れてきたり、側面が黒くなったら交換しましょう

汚れていると切れ味に影響したり、不具合の原因になります

キチンとメンテナンスして作業をスムーズに

古い刃固定具を外してホーン側面の汚れをチェックしてください

汚れている場合はメンテナンスセットSB01で掃除しましょう

新しい刃固定具に刃を奥までセットして

刃固定ビスの締付けをしっかりして作業開始です

対応機種

超音波カッター　ZOシリーズ全機種

※ZOシリーズオプション替え刃に取付してください。
　薄刃(ZH14)、薄長刃(ZH16)、溶着棒(ZH54)、砥石棒(ZH55~63)以外

セット内容

ZH04S　刃固定具セット　標準刃厚0.4mm用

  • 刃固定具　 ZH04×１
  • 刃固定ビス HB03×１
  • 六角レンチ RR02×１

特長

刃固定具ZH04は、従来ホーン部に2点固定していたものを3点固定する事で、ビスの緩みに対する回路への負担が軽減されました。ZOシリーズ専用の刃固定具です。

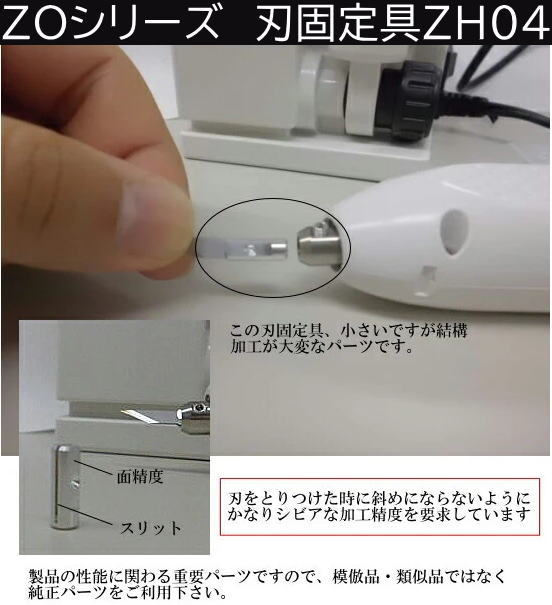

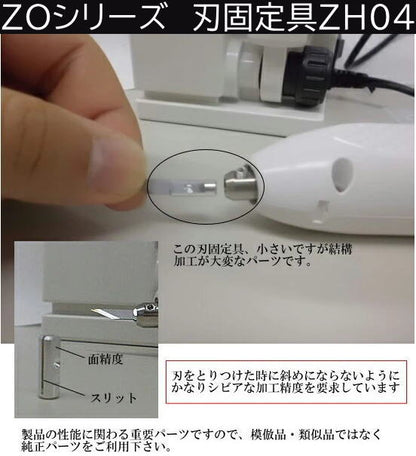

刃固定具は、刃と超音波振動するホーンをつなぐ重要部品（消耗品）です。
側面が金属焼けで黒くなったり、負荷などにより刃固定具が割れた場合は交換して下さい。

修理で帰ってくる原因で一番多いのは、この金具の汚れと締め付け不足です。
使い方によって変わりますが、刃5枚～40枚ごとを目安に1個交換してください。

    商品ラインナップ

    品番 品名 セット内容
    ZH04 刃固定具 標準0.4mm用
    ZH04S 刃固定具セット ZH04/HB03/RR02
    ZH15 薄刃専用刃固定具 薄刃・薄長刃0.15mm用
    ZH15S 薄刃専用刃固定具セット

    ZH15/HB03/RR02
    ZH53 棒用固定具 溶着棒・砥石棒用
    ZH25T2 トルクドライバー ビス締付用
    SB01 メンテナンスセット ホーン側面掃除用




    詳細を表示する

    替え刃・オプション品 適合表

      USW-334 ZO-30P
    ZO-30P II
    ZO-40W/B    		 ZO-40R
    ZO-40RII    		 ZO-41
    ZO-41 II
    ZO-60    		 ZO-80
    ZO-80 II
    刃 HA04 標準刃 ◎ ◎ ◎ ◎ ◎
    HA07 超硬刃 ◎ ◎ ◎ ◎ ◯
    ZH48 ジルコニア
    セラミック
    標準刃    		 ー ◎ ◎ ◎ ◯
    ZH03 曲刃（R5） ◎ ◎ ◎ ◎ ◯
    ZH18 曲刃（1mm） × × × ◎ ◯
    ZH19 曲刃（2mm） × × × ◎ ◯
    ZH20 曲刃（3mm） × × × ◎ ◯
    ZH05A 平刃（1mm） ◎ ◎ ◎ ◎ ◯
    ZH06A 平刃（2mm） ◎ ◎ ◎ ◎ ◯
    ZH52 平丸刃（3mm） × × × ◯ ◯
    ZH07 平板（1mm） ◎ ◎ ◎ ◎ ◯
    ZH08 平板（2mm） ◎ ◎ ◎ ◎ ◯
    ZH68 小切出刃 ー ◎ ◎ ◎ ◯
    ZH45 先端φ0.4円錐 ー × × N N
    ZH11 鋸刃 ◎ ◎ ◎ ◎ ◯
    ZH12 四角錐 ◎ ◎ ◎ ◎ ◯
    HA09 長刃 ◎ × × × ×
    ZH10 長刃（25mm） ◎ ◎ ◎ ◎ ◎
    ZH38 溶着刃（2mm） ◎ ◎ ◎ ◎ ◯
    ZH09 先丸刃（R15） ◎ ◎ ◎ ◎ ◯
    ZH49 電着曲刃（1mm） × × × ◎ ◯
    ZH42 先丸直刃 ◎ ◎ ◎ ◎ ◯
    ZH47 電着先丸刃 ー ◎ ◎ ◎ ◯
    ZH41 方形刃 ◎ ◎ ◎ ◎ ◯
    ZH14 薄刃 × ◎ L N N
    ZH16 薄長刃 × ◎ L N N
    ZH23 ヤスリ板
    #325番（4mm）    		 ◎※1 ◎ ◎ ◎ ◯
    ZH34 ヤスリ板
    #325番（1mm）    		 ◎ ◎ ◎ ◎ ◯
    ZH35 ヤスリ板
    #325番（2mm）    		 ◎ ◎ ◎ ◎ ◯
    ZH36 ヤスリ板
    #325番（3mm）    		 ◎※1 ◎ ◎ ◎ ◯
    ZH39 ヤスリ板
    電着四角錐    		 ー ◎ ◎ ◎ ◯
    ZH01A 鋭角刃16度 ー ◎ ◎ N N
    研磨砥石板 ZH24 研磨砥石板
    青 #800番    		 × × × N N
    ZH26 研磨砥石板
    緑 #120番    		 × × × N N
    ZH27 研磨砥石板
    金 #180番    		 × × × N N
    ZH28 研磨砥石板
    茶 #300番    		 × × × N N
    ZH29 研磨砥石板
    橙 #400番    		 × × × N N
    ZH30 研磨砥石板
    黒 #600番    		 × × × N N
    ZH31 研磨砥石板
    白 #1000番    		 × × × N N
    ZH32 研磨砥石板
    赤 #1200番    		 × × × N N
    ZH51 研磨砥石板
    紫 #80番    		 × × × N N
    研磨砥石棒 ZH55 紫 ＃80番 × × × N ×
    ZH56 緑 ＃120番 × × × N ×
    ZH57 金 ＃180番 × × × N ×
    ZH58 茶 ＃300番 × × × N ×
    ZH59 橙 ＃400番 × × × N ×
    ZH60 黒 ＃600番 × × × N ×
    ZH61 青 ＃800番 × × × N ×
    ZH62 白 ＃1000番 × × × N ×
    ZH63 赤 ＃1200番 × × × N ×
    溶着棒 ZH54 溶着棒 ー ◎ ◎ ◎ ◯
    ゴーグル ZH13A   ◎ ◎ ◎ ◎ ◎
    カッターマット CM02   ◎ ◎ ◎ ◎ ◎
    プロテクター ZH805   ◎ ◎ ◎ ◎ ◎
    キャリングケース ZH46B   × ◎ ◎ ◎ ×
    ZH804B   × × × × ◎
    刃固定具 HK02 USW-334用 ◎ ー ー ー ー
    ZH04 ZOシリーズ用 ー ◎ ◎ ◎ ◎
    刃固定ビス HB03   ◎ ◎ ◎ ◎ ◎
    六角レンチ RR02   ◎ ◎ ◎ ◎ ◎
    トルク
    ドライバー
    セット    		 ZH25T2   ◎ ◎ ◎ ◎ ◎
    メンテナンス
    セット    		 SB01 やすり×3、棒×1 ◎ ◎ ◎ ◎ ◎
    メンテナンス
    やすり    		 SB02 10枚入り ◎ ◎ ◎ ◎ ◎
    刃固定具
    および
    セット商品    		 HA02S 刃固定具セット
    （USW?334用）
    ・刃固定具 HK02×1
    ・固定ビス HB03×1
    ・六角レンチ RR02×1    		 ◎ ー ー ー ー
    ZH04S 刃固定具セット
    （ZOシリーズ用）
    ・刃固定具 ZH04×1
    ・固定ビス HB03×1
    ・六角レンチ RR02×1    		 ー ◎ ◎ ◎ ◎
    ZH14SA 薄刃セット
    ・ZH14（5枚入り）
    ・刃固定具ZH15×1
    ・固定ビス HB03×1    		 × ◎ L N N
    ZH14SGA ゴーグル付き薄刃セット
    ・ZH14（5枚入り）
    ・刃固定具ZH15×1
    ・固定ビス HB03×1
    ・ゴーグル ZH13×1    		 × ◎ L N N
    ZH15S 薄刃用刃固定具セット
    ・刃固定具 ZH15×1
    ・固定ビス HB03×1
    ・六角レンチ RR02×1    		 × ◎ L N N
    ZH16SA 薄長刃セット
    ・ZH16（5枚入り）
    ・刃固定具ZH15×1
    ・固定ビス HB03×1    		 × ◎ L N N
    ZH16SGA ゴーグル付き薄長刃セット
    ・ZH16（5枚入り）
    ・刃固定具ZH15×1
    ・固定ビス HB03×1
    ・ゴーグル ZH13×1    		 × ◎ L N N

    ※1 金属ワークに強く押し当てると振動が弱くなることがあります。

    • ◎は、全モード使用可能です。
    • 〇の替え刃は、ノーマルモードとハイモードのみ使用可能です。
    • Nは、ノーマルモードのみ使用可能です。
    • Lは、ローモードのみ私用可能です。
