ZH11 鋸刃(ノコバ)

ZH11 鋸刃(ノコバ)

通常価格 ¥3,740
通常価格 セール価格 ¥3,740
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。

品番 ZH11
品名 超音波カッター用鋸刃 ※アサリ無し
対応機種 USW-334シリーズ, ZOシリーズ, Overseas model ZO-91・ZO-95
JANコード 4571117584739
枚数 1枚入り
サイズ 25×4×0.4mm
注意 ハンドピースにセットすると、11mm短くなります。
材質 SKH(高速度鋼)
推奨固定具 ZH04


使い方

ノコ刃は、超音波振動を加えながら前後に動かして切断して下さい。

負荷低減のため、少しずつカット面を広げながら切断を行ってください。

注意事項

  • 製品には、EchoTech ZH11の文字が記載されています。
  • 長さ、形状が違うものは、機械の破損につながりますのでご注意下さい。
  • 超音波カッターUSW-334シリーズは、長時間動作させるとハンドピースが溶けます。ハンドピースが熱くなったら休ませてご利用下さい。
  • 刃は振動子内に11mm入ります。表に出ている部分は約14mmです。
  • S-Highモードは使用しないでください。

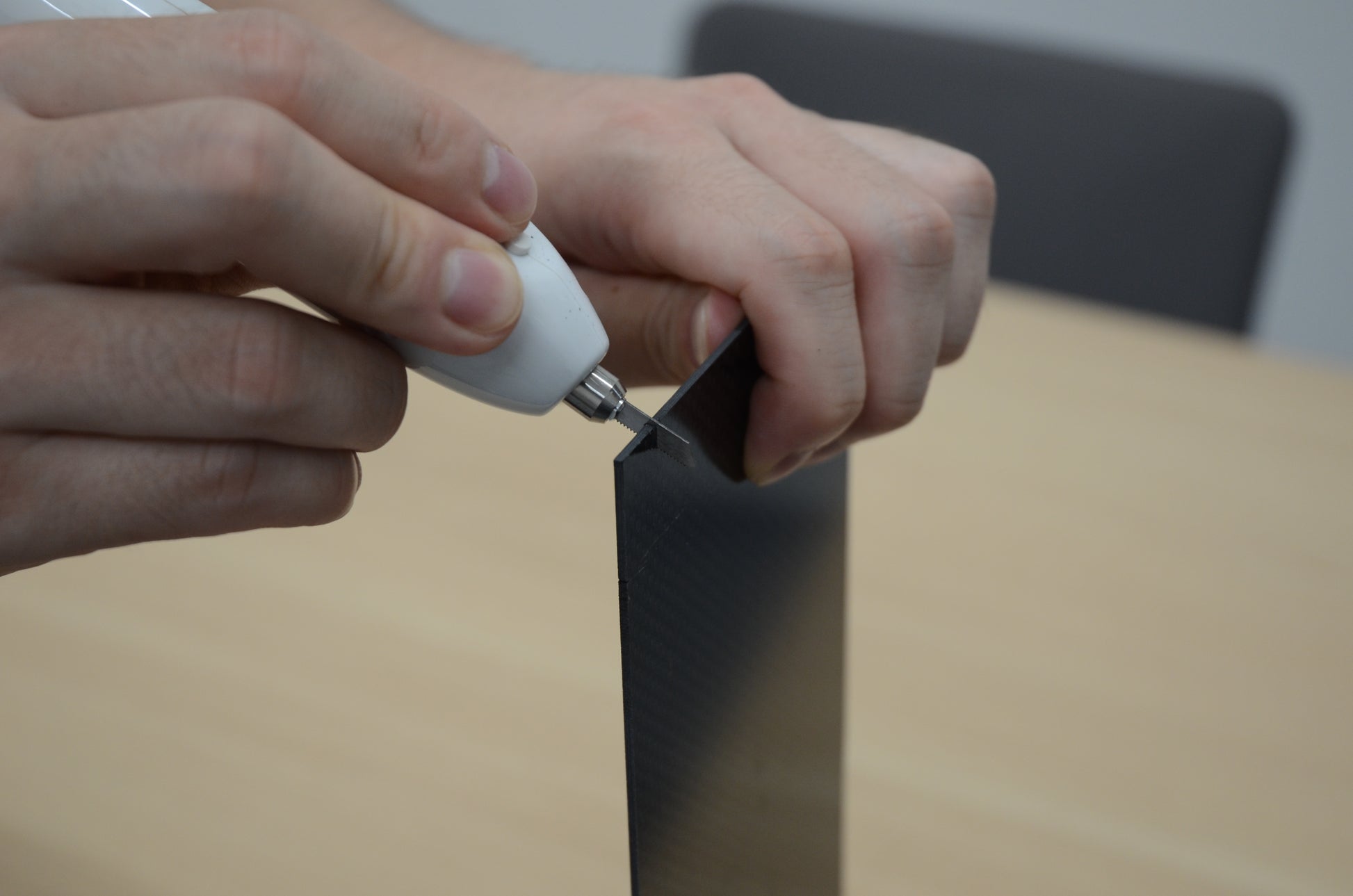

レジンキャストを鋸刃ZH11で切断


ABS樹脂を鋸刃ZH11で切断


超音波カッターZO-40鋸刃ZH11で木を切断


超音波カッターZH40で基板を切断

レジンを少しずつ切って行くのが目的の刃なので、基板や木などは、少しずつ広げていくような切り方になります。

ABS樹脂は、前後にギコギコしなくても、切れてしまいます^_^;


詳細を表示する

替え刃・オプション品 適合表

  USW-334 ZO-30P
ZO-30P II
ZO-40W/B
ZO-40R ZO-41
ZO-41 II
ZO-80
ZO-80 II
HA04 標準刃
HA07 超硬刃
ZH48 ジルコニア
セラミック
標準刃
ZH03 曲刃(R5)
ZH18 曲刃(1mm)
ZH19 曲刃(2mm)
ZH20 曲刃(3mm)
ZH05A 平刃(1mm)
ZH06A 平刃(2mm)
ZH52 平丸刃(3mm)
ZH07 平板(1mm)
ZH08 平板(2mm)
ZH44 三角錐 両刃
ZH45 先端φ0.4円錐 N N
ZH11 鋸刃
ZH12 四角錐
HA09 長刃
ZH10 長刃(25mm)
ZH38 溶着刃(2mm)
ZH09 先丸刃(R15)
ZH49 電着曲刃(1mm)
ZH42 先丸直刃
ZH47 電着先丸刃
ZH41 方形刃
ZH14 薄刃 N N
ZH16 薄長刃 N N
ZH23 ヤスリ板
#325番(4mm)
◎※1
ZH34 ヤスリ板
#325番(1mm)
ZH35 ヤスリ板
#325番(2mm)
ZH36 ヤスリ板
#325番(3mm)
◎※1
ZH39 ヤスリ板
電着四角錐
ZH01A 鋭角刃16度 N N
研磨砥石板 ZH24 研磨砥石板
青 #800番
N N
ZH26 研磨砥石板
緑 #120番
N N
ZH27 研磨砥石板
金 #180番
N N
ZH28 研磨砥石板
茶 #300番
N N
ZH29 研磨砥石板
橙 #400番
N N
ZH30 研磨砥石板
黒 #600番
N N
ZH31 研磨砥石板
白 #1000番
N N
ZH32 研磨砥石板
赤 #1200番
N N
ZH51 研磨砥石板
紫 #80番
N N
研磨砥石棒 ZH55 紫 #80番 N
ZH56 緑 #120番 N
ZH57 金 #180番 N
ZH58 茶 #300番 N
ZH59 橙 #400番 N
ZH60 黒 #600番 N
ZH61 青 #800番 N
ZH62 白 #1000番 N
ZH63 赤 #1200番 N
溶着棒 ZH54 溶着棒
ゴーグル ZH13
カッターマット CM02
プロテクター ZH805
キャリングケース ZH46A
ZH804A
刃固定具 HK02 USW-334用
ZH04 ZOシリーズ用
刃固定ビス HB03
六角レンチ RR02
トルク
ドライバー
セット
ZH25T2
メンテナンス
セット
SB01 やすり×3、棒×1
メンテナンス
やすり
SB02 10枚入り
刃固定具
および
セット商品
HA02S 刃固定具セット
(USW−334用)
・刃固定具 HK02×1
・固定ビス HB03×1
・六角レンチ RR02×1
ZH04S 刃固定具セット
(ZOシリーズ用)
・刃固定具 ZH04×1
・固定ビス HB03×1
・六角レンチ RR02×1
ZH14S 薄刃セット
・ZH14(5枚入り)
・刃固定具ZH15×1
・固定ビス HB03×1
N N
ZH14SG ゴーグル付き薄刃セット
・ZH14(5枚入り)
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1
N N
ZH15S 薄刃用刃固定具セット
・刃固定具 ZH15×1
・固定ビス HB03×1
・六角レンチ RR02×1
N N
ZH16S 薄長刃セット
・ZH16(5枚入り)
・刃固定具ZH15×1
・固定ビス HB03×1
N N
ZH16SG ゴーグル付き薄長刃セット
・ZH16(5枚入り)
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1
N N

※1 金属ワークに強く押し当てると振動が弱くなることがあります。

  • ◎は、全モード使用可能です。
  • 〇の替え刃は、ノーマルモードとハイモードのみ使用可能です。
  • Nは、ノーマルモードのみ使用可能です。
