ZH38 溶着刃【1枚入】

ZH38 溶着刃【1枚入】

¥2,200
¥2,200
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。

商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。

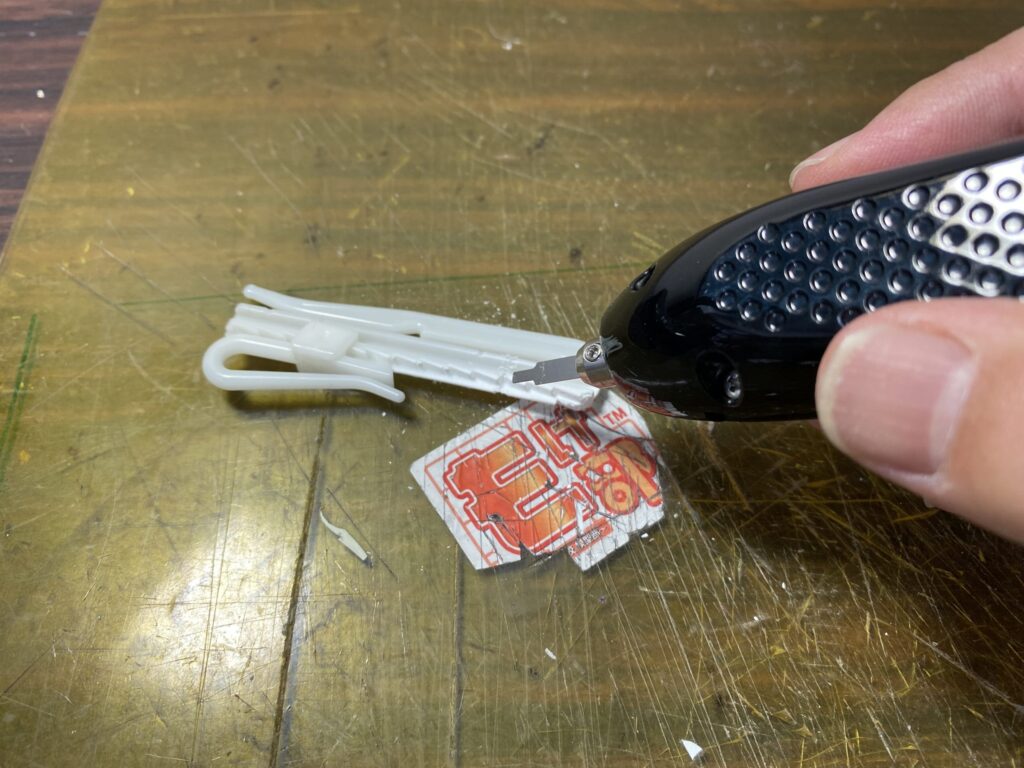

超音波カッターで溶着も！

フィルム溶着用に依頼があって作成した刃

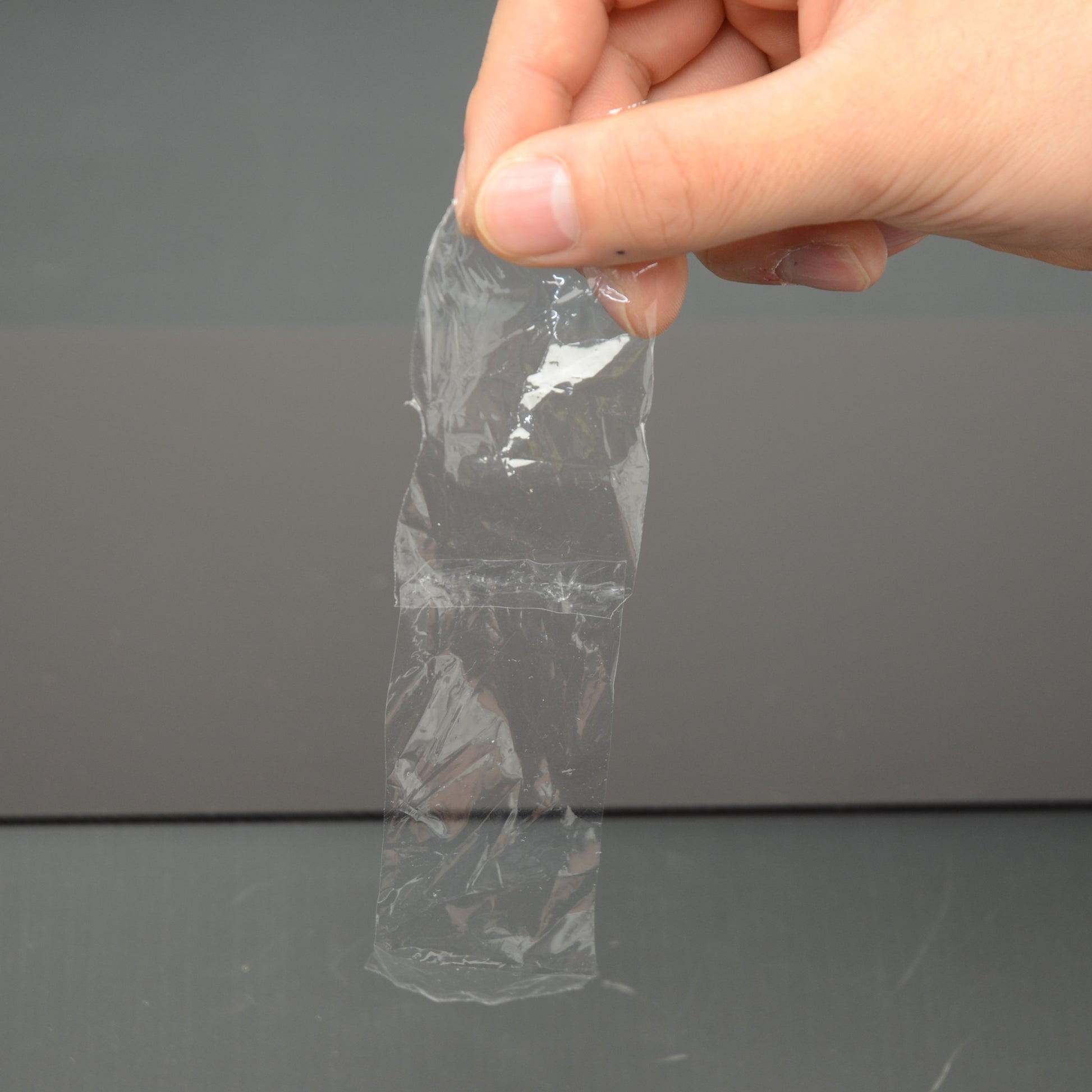

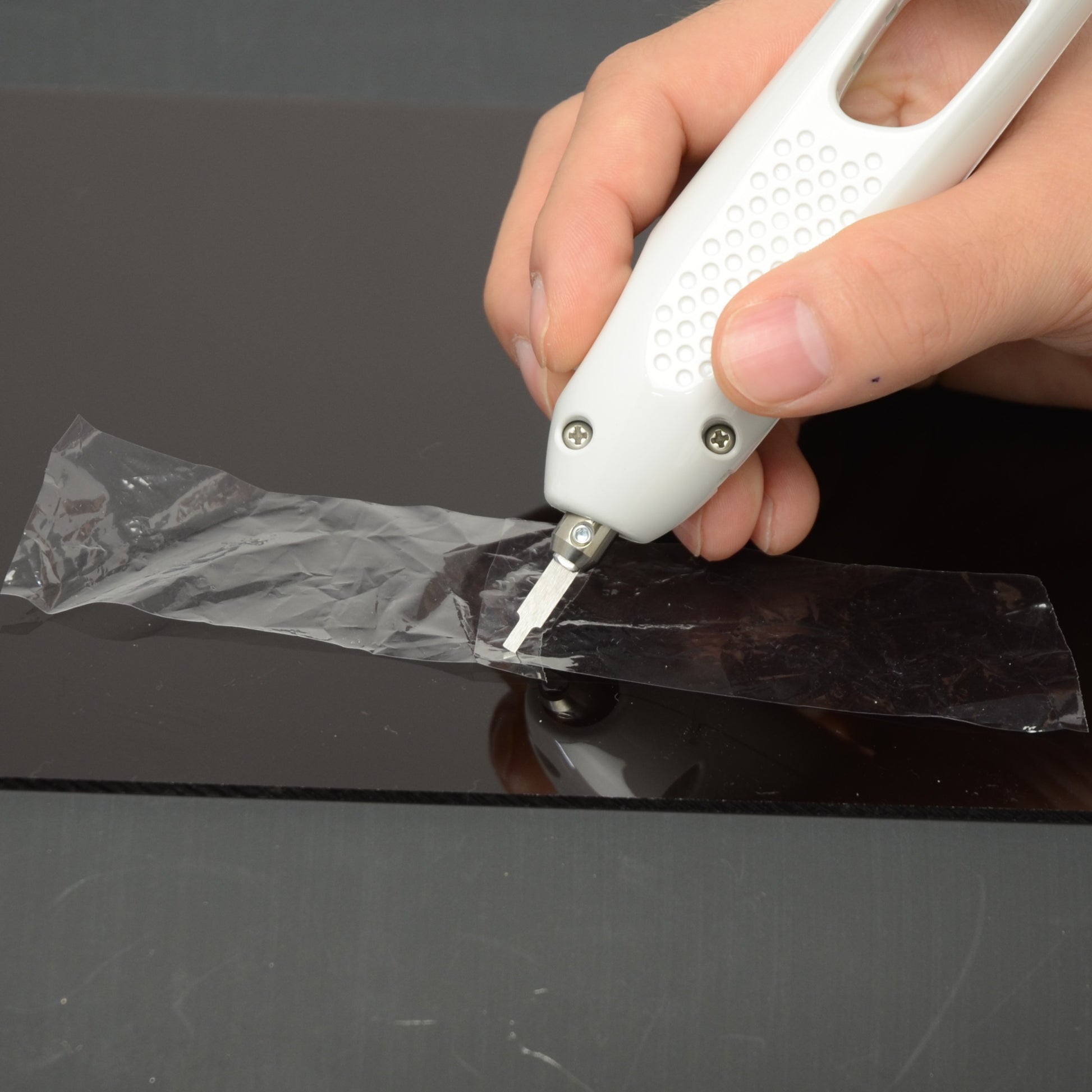

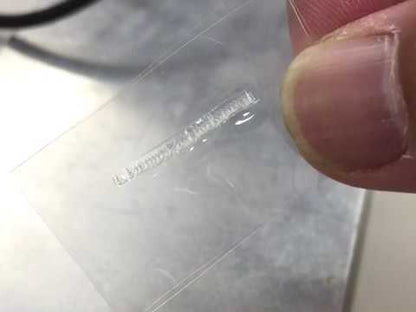

超音波カッターの振動が生む刃の熱でワークを溶着

刃固定具は標準のZH04

ZOシリーズ全機種対応

付属の替え刃より丈夫な材質で長持ちします

しっかり奥まで差し込んで取付しましょう

使い方はアイデア次第

モノづくりを楽しみましょう

開発の経緯

元々、似たような形状として平板ZH08がありました。
超音波霧化器を応用した植物育成を担当している設計担当者が、農業用フィルムの補修用に超音波カッターに平板２mmをセットしてテスト。
結果としては、エッジの部分で破れてしまいました。
そこでヤスリでエッジをなくしてテストした所、うまくいったと報告がありました。
刃物屋さんにエッジのR指定を行い、波形の確認をして販売となったのがZH38です。
フィギュアのスカートを作成するなどの事例も出ているようです。

品名 超音波カッター用溶着刃２mm
品番 ZH38
JAN 4571117581943
利用可能機種

USW-334
ZOシリーズ　
※S-Highモードは使用しないでください。
刃固定具 ZH04対応
注意 ハンドピースにセットすると11ｍｍ短くなります。

商品ラインナップ

品番 品名
ZH08 平板2mm 2mmの板
ZH04 刃固定具 標準0.4mm用
ZH04S 刃固定具セット ZH04/HB03/RR02
ZH25T2 トルクドライバー ビス締付用
ZH13 ゴーグル 眼の保護用
SB01 メンテナンスセット ホーン側面掃除用

SONAC-37

 溶着機 溶着専用



詳細を表示する

替え刃・オプション品 適合表

  USW-334 ZO-30P
ZO-30P II
ZO-40W/B		 ZO-40R ZO-41
ZO-41 II		 ZO-80
ZO-80 II
刃 HA04 標準刃 ◎ ◎ ◎ ◎ ◎
HA07 超硬刃 ◎ ◎ ◎ ◎ ◯
ZH48 ジルコニア
セラミック
標準刃		 ー ◎ ◎ ◎ ◯
ZH03 曲刃（R5） ◎ ◎ ◎ ◎ ◯
ZH18 曲刃（1mm） ✕ ✕ ✕ ◎ ◯
ZH19 曲刃（2mm） ✕ ✕ ✕ ◎ ◯
ZH20 曲刃（3mm） ✕ ✕ ✕ ◎ ◯
ZH05A 平刃（1mm） ◎ ◎ ◎ ◎ ◯
ZH06A 平刃（2mm） ◎ ◎ ◎ ◎ ◯
ZH52 平丸刃（3mm） ✕ ✕ ✕ ◯ ◯
ZH07 平板（1mm） ◎ ◎ ◎ ◎ ◯
ZH08 平板（2mm） ◎ ◎ ◎ ◎ ◯
ZH44 三角錐 両刃 ー ◎ ◎ ◎ ◯
ZH45 先端φ0.4円錐 ー ✕ ✕ N N
ZH11 鋸刃 ◎ ◎ ◎ ◎ ◯
ZH12 四角錐 ◎ ◎ ◎ ◎ ◯
HA09 長刃 ◎ ✕ ✕ ✕ ✕
ZH10 長刃（25mm） ◎ ◎ ◎ ◎ ◎
ZH38 溶着刃（2mm） ◎ ◎ ◎ ◎ ◯
ZH09 先丸刃（R15） ◎ ◎ ◎ ◎ ◯
ZH49 電着曲刃（1mm） ✕ ✕ ✕ ◎ ◯
ZH42 先丸直刃 ◎ ◎ ◎ ◎ ◯
ZH47 電着先丸刃 ー ◎ ◎ ◎ ◯
ZH41 方形刃 ◎ ◎ ◎ ◎ ◯
ZH14 薄刃 ✕ ◎ ✕ N N
ZH16 薄長刃 ✕ ◎ ✕ N N
ZH23 ヤスリ板
#325番（4mm）		 ◎※1 ◎ ◎ ◎ ◯
ZH34 ヤスリ板
#325番（1mm）		 ◎ ◎ ◎ ◎ ◯
ZH35 ヤスリ板
#325番（2mm）		 ◎ ◎ ◎ ◎ ◯
ZH36 ヤスリ板
#325番（3mm）		 ◎※1 ◎ ◎ ◎ ◯
ZH39 ヤスリ板
電着四角錐		 ー ◎ ◎ ◎ ◯
ZH01A 鋭角刃16度 ー ◎ ◎ N N
研磨砥石板 ZH24 研磨砥石板
青 #800番		 ✕ ✕ ✕ N N
ZH26 研磨砥石板
緑 #120番		 ✕ ✕ ✕ N N
ZH27 研磨砥石板
金 #180番		 ✕ ✕ ✕ N N
ZH28 研磨砥石板
茶 #300番		 ✕ ✕ ✕ N N
ZH29 研磨砥石板
橙 #400番		 ✕ ✕ ✕ N N
ZH30 研磨砥石板
黒 #600番		 ✕ ✕ ✕ N N
ZH31 研磨砥石板
白 #1000番		 ✕ ✕ ✕ N N
ZH32 研磨砥石板
赤 #1200番		 ✕ ✕ ✕ N N
ZH51 研磨砥石板
紫 #80番		 ✕ ✕ ✕ N N
研磨砥石棒 ZH55 紫 ＃80番 ✕ ✕ ✕ N ✕
ZH56 緑 ＃120番 ✕ ✕ ✕ N ✕
ZH57 金 ＃180番 ✕ ✕ ✕ N ✕
ZH58 茶 ＃300番 ✕ ✕ ✕ N ✕
ZH59 橙 ＃400番 ✕ ✕ ✕ N ✕
ZH60 黒 ＃600番 ✕ ✕ ✕ N ✕
ZH61 青 ＃800番 ✕ ✕ ✕ N ✕
ZH62 白 ＃1000番 ✕ ✕ ✕ N ✕
ZH63 赤 ＃1200番 ✕ ✕ ✕ N ✕
溶着棒 ZH54 溶着棒 ー ◎ ◎ ◎ ◯
ゴーグル ZH13   ◎ ◎ ◎ ◎ ◎
カッターマット CM02   ◎ ◎ ◎ ◎ ◎
プロテクター ZH805   ◎ ◎ ◎ ◎ ◎
キャリングケース ZH46A   ✕ ◎ ◎ ◎ ✕
ZH804A   ✕ ✕ ✕ ✕ ◎
刃固定具 HK02 USW-334用 ◎ ー ー ー ー
ZH04 ZOシリーズ用 ー ◎ ◎ ◎ ◎
刃固定ビス HB03   ◎ ◎ ◎ ◎ ◎
六角レンチ RR02   ◎ ◎ ◎ ◎ ◎
トルク
ドライバー
セット		 ZH25T2   ◎ ◎ ◎ ◎ ◎
メンテナンス
セット		 SB01 やすり×3、棒×1 ◎ ◎ ◎ ◎ ◎
メンテナンス
やすり		 SB02 10枚入り ◎ ◎ ◎ ◎ ◎
刃固定具
および
セット商品		 HA02S 刃固定具セット
（USW−334用）
・刃固定具 HK02×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ◎ ー ー ー ー
ZH04S 刃固定具セット
（ZOシリーズ用）
・刃固定具 ZH04×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ー ◎ ◎ ◎ ◎
ZH14S 薄刃セット
・ZH14（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1		 ✕ ◎ ✕ N N
ZH14SG ゴーグル付き薄刃セット
・ZH14（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1		 ✕ ◎ ✕ N N
ZH15S 薄刃用刃固定具セット
・刃固定具 ZH15×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ✕ ◎ ✕ N N
ZH16S 薄長刃セット
・ZH16（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1		 ✕ ◎ ✕ N N
ZH16SG ゴーグル付き薄長刃セット
・ZH16（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1		 ✕ ◎ ✕ N N

※1 金属ワークに強く押し当てると振動が弱くなることがあります。

  • ◎は、全モード使用可能です。
  • 〇の替え刃は、ノーマルモードとハイモードのみ使用可能です。
  • Nは、ノーマルモードのみ使用可能です。
