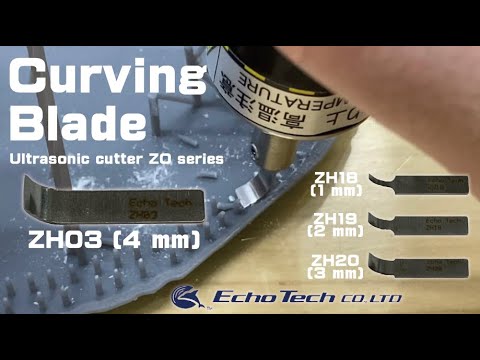

ZH03 / ZH18 / ZH19 / ZH20 曲刃

ZH03 / ZH18 / ZH19 / ZH20 曲刃

¥4,290
¥4,290
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。
種類

商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。

曲がっている内側に刃がついているので、つらギリギリでカットしたり、レジンキャストなどで直角部分を掘りたい時や、ガリガリと削りたい時に重宝します。

ヒットの理由

当初は、今まで刃が届かなかった場所に刃が届く。特にレジンキャストをやる方は、キワがカリカリ削る。プラモデルの方は、スレスレでバリを削れるなど様々なご意見を頂きましたが、それだけでは20種類以上ある刃の中で3年連続高い売上数をあげているとは思えません。

ヒットしているのは超音波カッターを持っている人の脳をさらに刺激する刃だからこそ売れていると思います。

何人かのプロモデラーの方と話をすると「道具は、使い手次第」という言葉を頂きます。超音波カッターという工具がホビー業界に登場して、カッターで切るだけでなく、刃が曲がっていてどんな事に使えるのだろう？カリカリ削れるだけでなく、何か使えないだろうか？という冒険心のような心をくすぐられるユーザーが多いからだと思います。

曲刃を使って、ダメージ表現をしている方、上から押さえつけて溶着している方、刃が無い分で切断は汚くなるけど溶断に使う方など、メーカーとしては想像出来ない使い方を皆さん考え、利用して頂いています。

1年間で100枚売れなかったらやめようと思っていたこの刃が、こんなに広がるとは思いませんでした。今後もユーザーからの声をまずやってみよう！と開発をすすめていきたいと思います。


品番 ZH03 ZH18 ZH19 ZH20
刃幅 4mm 1mm 2mm 3mm
対応機種 USW-334シリーズ
ZOシリーズ

overseas model ZO-91,ZO-95		 ZO-41・ZO-41II・ZO-80・ZO-80II
(ノーマルモード、ハイモードのみ)
ZO-91・ZO-95(Do not use S-High mode)
JAN 4571117580724 4571117581066 4571117581073 4571117581080
枚数 １枚入り
サイズ 20×4×0.4mm
（R5)		 20×1×0.4mm
（R5)		 20×2×0.4mm
（R5)		 20×3×0.4mm
（R5)
材質 SKH（高速度鋼）付属品の標準刃より熱に強い材質を使用しています。
推奨固定具 ZH04
備考 ※ハンドピースにセットすると11mm短くなります。



※刃固定具ZH04（消耗品パーツ）に負担がかかりますので、 定期的に交換しましょう！


詳細を表示する

替え刃・オプション品 適合表

  USW-334 ZO-30P
ZO-30P II
ZO-40W/B		 ZO-40R ZO-41
ZO-41 II		 ZO-80
ZO-80 II
刃 HA04 標準刃 ◎ ◎ ◎ ◎ ◎
HA07 超硬刃 ◎ ◎ ◎ ◎ ◯
ZH48 ジルコニア
セラミック
標準刃		 ー ◎ ◎ ◎ ◯
ZH03 曲刃（R5） ◎ ◎ ◎ ◎ ◯
ZH18 曲刃（1mm） ✕ ✕ ✕ ◎ ◯
ZH19 曲刃（2mm） ✕ ✕ ✕ ◎ ◯
ZH20 曲刃（3mm） ✕ ✕ ✕ ◎ ◯
ZH05A 平刃（1mm） ◎ ◎ ◎ ◎ ◯
ZH06A 平刃（2mm） ◎ ◎ ◎ ◎ ◯
ZH52 平丸刃（3mm） ✕ ✕ ✕ ◯ ◯
ZH07 平板（1mm） ◎ ◎ ◎ ◎ ◯
ZH08 平板（2mm） ◎ ◎ ◎ ◎ ◯
ZH44 三角錐 両刃 ー ◎ ◎ ◎ ◯
ZH45 先端φ0.4円錐 ー ✕ ✕ N N
ZH11 鋸刃 ◎ ◎ ◎ ◎ ◯
ZH12 四角錐 ◎ ◎ ◎ ◎ ◯
HA09 長刃 ◎ ✕ ✕ ✕ ✕
ZH10 長刃（25mm） ◎ ◎ ◎ ◎ ◎
ZH38 溶着刃（2mm） ◎ ◎ ◎ ◎ ◯
ZH09 先丸刃（R15） ◎ ◎ ◎ ◎ ◯
ZH49 電着曲刃（1mm） ✕ ✕ ✕ ◎ ◯
ZH42 先丸直刃 ◎ ◎ ◎ ◎ ◯
ZH47 電着先丸刃 ー ◎ ◎ ◎ ◯
ZH41 方形刃 ◎ ◎ ◎ ◎ ◯
ZH14 薄刃 ✕ ◎ ✕ N N
ZH16 薄長刃 ✕ ◎ ✕ N N
ZH23 ヤスリ板
#325番（4mm）		 ◎※1 ◎ ◎ ◎ ◯
ZH34 ヤスリ板
#325番（1mm）		 ◎ ◎ ◎ ◎ ◯
ZH35 ヤスリ板
#325番（2mm）		 ◎ ◎ ◎ ◎ ◯
ZH36 ヤスリ板
#325番（3mm）		 ◎※1 ◎ ◎ ◎ ◯
ZH39 ヤスリ板
電着四角錐		 ー ◎ ◎ ◎ ◯
ZH01A 鋭角刃16度 ー ◎ ◎ N N
研磨砥石板 ZH24 研磨砥石板
青 #800番		 ✕ ✕ ✕ N N
ZH26 研磨砥石板
緑 #120番		 ✕ ✕ ✕ N N
ZH27 研磨砥石板
金 #180番		 ✕ ✕ ✕ N N
ZH28 研磨砥石板
茶 #300番		 ✕ ✕ ✕ N N
ZH29 研磨砥石板
橙 #400番		 ✕ ✕ ✕ N N
ZH30 研磨砥石板
黒 #600番		 ✕ ✕ ✕ N N
ZH31 研磨砥石板
白 #1000番		 ✕ ✕ ✕ N N
ZH32 研磨砥石板
赤 #1200番		 ✕ ✕ ✕ N N
ZH51 研磨砥石板
紫 #80番		 ✕ ✕ ✕ N N
研磨砥石棒 ZH55 紫 ＃80番 ✕ ✕ ✕ N ✕
ZH56 緑 ＃120番 ✕ ✕ ✕ N ✕
ZH57 金 ＃180番 ✕ ✕ ✕ N ✕
ZH58 茶 ＃300番 ✕ ✕ ✕ N ✕
ZH59 橙 ＃400番 ✕ ✕ ✕ N ✕
ZH60 黒 ＃600番 ✕ ✕ ✕ N ✕
ZH61 青 ＃800番 ✕ ✕ ✕ N ✕
ZH62 白 ＃1000番 ✕ ✕ ✕ N ✕
ZH63 赤 ＃1200番 ✕ ✕ ✕ N ✕
溶着棒 ZH54 溶着棒 ー ◎ ◎ ◎ ◯
ゴーグル ZH13   ◎ ◎ ◎ ◎ ◎
カッターマット CM02   ◎ ◎ ◎ ◎ ◎
プロテクター ZH805   ◎ ◎ ◎ ◎ ◎
キャリングケース ZH46A   ✕ ◎ ◎ ◎ ✕
ZH804A   ✕ ✕ ✕ ✕ ◎
刃固定具 HK02 USW-334用 ◎ ー ー ー ー
ZH04 ZOシリーズ用 ー ◎ ◎ ◎ ◎
刃固定ビス HB03   ◎ ◎ ◎ ◎ ◎
六角レンチ RR02   ◎ ◎ ◎ ◎ ◎
トルク
ドライバー
セット		 ZH25T2   ◎ ◎ ◎ ◎ ◎
メンテナンス
セット		 SB01 やすり×3、棒×1 ◎ ◎ ◎ ◎ ◎
メンテナンス
やすり		 SB02 10枚入り ◎ ◎ ◎ ◎ ◎
刃固定具
および
セット商品		 HA02S 刃固定具セット
（USW−334用）
・刃固定具 HK02×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ◎ ー ー ー ー
ZH04S 刃固定具セット
（ZOシリーズ用）
・刃固定具 ZH04×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ー ◎ ◎ ◎ ◎
ZH14S 薄刃セット
・ZH14（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1		 ✕ ◎ ✕ N N
ZH14SG ゴーグル付き薄刃セット
・ZH14（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1		 ✕ ◎ ✕ N N
ZH15S 薄刃用刃固定具セット
・刃固定具 ZH15×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ✕ ◎ ✕ N N
ZH16S 薄長刃セット
・ZH16（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1		 ✕ ◎ ✕ N N
ZH16SG ゴーグル付き薄長刃セット
・ZH16（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1		 ✕ ◎ ✕ N N

※1 金属ワークに強く押し当てると振動が弱くなることがあります。

  • ◎は、全モード使用可能です。
  • 〇の替え刃は、ノーマルモードとハイモードのみ使用可能です。
  • Nは、ノーマルモードのみ使用可能です。
