ZH14 薄刃0.15mm（ウスバ）【5枚入】

ZH14 薄刃0.15mm（ウスバ）【5枚入】

¥2,200
¥2,200
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。
バリエーション

商品によってはメーカー在庫を確認し、必要に応じて後ほどご連絡いたします。予めご了承ください。

「もっと溶けを減らしたい！」
刃厚0.15mmの刃が登場しました

標準刃HA04は刃厚0.4mmですが、薄刃ZH14は刃厚0.15mm

この薄さだからこそ細かな作業がキレイに仕上げることができます

一度使ったら手放せない、人気のオプション替え刃です

専用の刃固定具ZH15に取付けて使用しましょう

刃厚が薄いということは、それだけ、対象物で溶ける面積が減るので刃がスムーズに入っていきます。溶けも当然少なくなります。細かい、微細加工に、非常に便利です。

【ZH14】　  薄刃5枚入

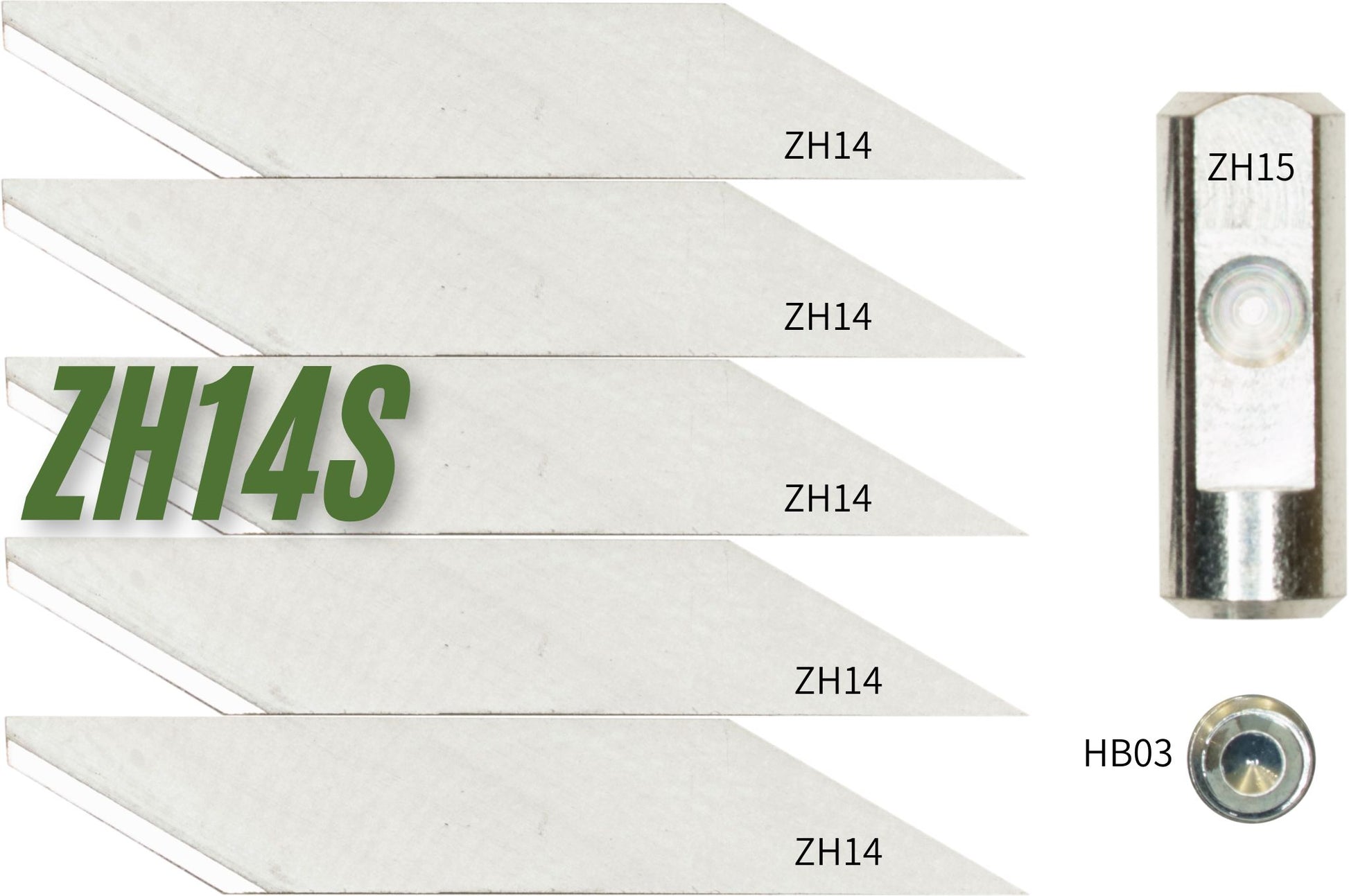

【ZH14S】  薄刃5枚入＋専用刃固定具ZH15＋刃固定ビスHB03
【ZH14SGA】薄刃5枚入＋専用刃固定具ZH15＋刃固定ビスHB03＋ゴーグル

対応機種

  • ZO-30P/ZO-30PII/ZO-40RII(ローモード）
  • ZO-41/ZO-41II/ZO-80/ZO-80II(ノーマルモード）
  • Overseas model ZO-91・ZO-95

※超音波カッターUSW-334・ZO-40Rは、振動モードに横揺れがあり、刃先が揺れて音が鳴り、最悪折れる危険性がある為、対応外です。

専用刃固定具ZH15

通常の刃固定具のスリットでは幅が広いため、固定具が折れます。
薄刃には、加工屋さん泣かせの0.2mmスリットの薄刃専用刃固定具ZH15が別途必要です。

・薄刃ZH14・薄長刃ZH16専用刃固定具　ZH15

商品ラインナップ

品番 品名 セット内容
ZH14 薄刃 薄刃0.15mm 5枚入り
ZH14S 薄刃セット ZH14/ZH15/HB03
ZH14SGA ゴーグル付薄刃セット ZH14/ZH15/HB03/ZH13A
ZH16 薄長刃 薄長刃0.15mm 5枚入り
ZH16S 薄長刃セット

ZH16/ZH15/HB03
ZH16SGA ゴーグル付薄長刃セット ZH16/ZH15/HB03/ZH13A
ZH15 薄刃専用刃固定具 薄刃・薄長刃用刃固定具
ZH15S 薄刃専用刃固定具セット ZH15/HB03/RR02



※刃は少し斜めに入れたり、少し前後に動かした方がスムーズに切れます。
※厚物は、Ｖ溝をつけたりして無理に切ろうとしないことがポイントです。
※刃はハンドピースホーン内部に11mm入ります。
※薄刃はいつもより切れます。切断時に刃の前に手を出さない、周りに人がいないなど注意してご利用下さい。
※小さいお子さんの手に触れない場所に保管して下さい。

弱点

刃厚が薄いということは、それだけ、折れやすく曲がりやすいという事です。
当初は、材料を硬くすることばかりを考えていましたが、逆に材料を柔らかくすることで、折れずに粘る（曲がる）ことで、刃折れしにくくしました。でも、力を入れてガシガシ切るのは不向きです。眼の保護の為、ゴーグルを着用下さい。

詳細を表示する

替え刃・オプション品 適合表

  USW-334 ZO-30P
ZO-30P II
ZO-40W/B		 ZO-40R
ZO-40RII		 ZO-41
ZO-41 II
ZO-60		 ZO-80
ZO-80 II
刃 HA04 標準刃 ◎ ◎ ◎ ◎ ◎
HA07 超硬刃 ◎ ◎ ◎ ◎ ◯
ZH48 ジルコニア
セラミック
標準刃		 ー ◎ ◎ ◎ ◯
ZH03 曲刃（R5） ◎ ◎ ◎ ◎ ◯
ZH18 曲刃（1mm） × × × ◎ ◯
ZH19 曲刃（2mm） × × × ◎ ◯
ZH20 曲刃（3mm） × × × ◎ ◯
ZH05A 平刃（1mm） ◎ ◎ ◎ ◎ ◯
ZH06A 平刃（2mm） ◎ ◎ ◎ ◎ ◯
ZH52 平丸刃（3mm） × × × ◯ ◯
ZH07 平板（1mm） ◎ ◎ ◎ ◎ ◯
ZH08 平板（2mm） ◎ ◎ ◎ ◎ ◯
ZH68 小切出刃 ー ◎ ◎ ◎ ◯
ZH45 先端φ0.4円錐 ー × × N N
ZH11 鋸刃 ◎ ◎ ◎ ◎ ◯
ZH12 四角錐 ◎ ◎ ◎ ◎ ◯
HA09 長刃 ◎ × × × ×
ZH10 長刃（25mm） ◎ ◎ ◎ ◎ ◎
ZH38 溶着刃（2mm） ◎ ◎ ◎ ◎ ◯
ZH09 先丸刃（R15） ◎ ◎ ◎ ◎ ◯
ZH49 電着曲刃（1mm） × × × ◎ ◯
ZH42 先丸直刃 ◎ ◎ ◎ ◎ ◯
ZH47 電着先丸刃 ー ◎ ◎ ◎ ◯
ZH41 方形刃 ◎ ◎ ◎ ◎ ◯
ZH14 薄刃 × ◎ L N N
ZH16 薄長刃 × ◎ L N N
ZH23 ヤスリ板
#325番（4mm）		 ◎※1 ◎ ◎ ◎ ◯
ZH34 ヤスリ板
#325番（1mm）		 ◎ ◎ ◎ ◎ ◯
ZH35 ヤスリ板
#325番（2mm）		 ◎ ◎ ◎ ◎ ◯
ZH36 ヤスリ板
#325番（3mm）		 ◎※1 ◎ ◎ ◎ ◯
ZH39 ヤスリ板
電着四角錐		 ー ◎ ◎ ◎ ◯
ZH01A 鋭角刃16度 ー ◎ ◎ N N
研磨砥石板 ZH24 研磨砥石板
青 #800番		 × × × N N
ZH26 研磨砥石板
緑 #120番		 × × × N N
ZH27 研磨砥石板
金 #180番		 × × × N N
ZH28 研磨砥石板
茶 #300番		 × × × N N
ZH29 研磨砥石板
橙 #400番		 × × × N N
ZH30 研磨砥石板
黒 #600番		 × × × N N
ZH31 研磨砥石板
白 #1000番		 × × × N N
ZH32 研磨砥石板
赤 #1200番		 × × × N N
ZH51 研磨砥石板
紫 #80番		 × × × N N
研磨砥石棒 ZH55 紫 ＃80番 × × × N ×
ZH56 緑 ＃120番 × × × N ×
ZH57 金 ＃180番 × × × N ×
ZH58 茶 ＃300番 × × × N ×
ZH59 橙 ＃400番 × × × N ×
ZH60 黒 ＃600番 × × × N ×
ZH61 青 ＃800番 × × × N ×
ZH62 白 ＃1000番 × × × N ×
ZH63 赤 ＃1200番 × × × N ×
溶着棒 ZH54 溶着棒 ー ◎ ◎ ◎ ◯
ゴーグル ZH13A   ◎ ◎ ◎ ◎ ◎
カッターマット CM02   ◎ ◎ ◎ ◎ ◎
プロテクター ZH805   ◎ ◎ ◎ ◎ ◎
キャリングケース ZH46B   × ◎ ◎ ◎ ×
ZH804B   × × × × ◎
刃固定具 HK02 USW-334用 ◎ ー ー ー ー
ZH04 ZOシリーズ用 ー ◎ ◎ ◎ ◎
刃固定ビス HB03   ◎ ◎ ◎ ◎ ◎
六角レンチ RR02   ◎ ◎ ◎ ◎ ◎
トルク
ドライバー
セット		 ZH25T2   ◎ ◎ ◎ ◎ ◎
メンテナンス
セット		 SB01 やすり×3、棒×1 ◎ ◎ ◎ ◎ ◎
メンテナンス
やすり		 SB02 10枚入り ◎ ◎ ◎ ◎ ◎
刃固定具
および
セット商品		 HA02S 刃固定具セット
（USW?334用）
・刃固定具 HK02×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ◎ ー ー ー ー
ZH04S 刃固定具セット
（ZOシリーズ用）
・刃固定具 ZH04×1
・固定ビス HB03×1
・六角レンチ RR02×1		 ー ◎ ◎ ◎ ◎
ZH14SA 薄刃セット
・ZH14（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1		 × ◎ L N N
ZH14SGA ゴーグル付き薄刃セット
・ZH14（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1		 × ◎ L N N
ZH15S 薄刃用刃固定具セット
・刃固定具 ZH15×1
・固定ビス HB03×1
・六角レンチ RR02×1		 × ◎ L N N
ZH16SA 薄長刃セット
・ZH16（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1		 × ◎ L N N
ZH16SGA ゴーグル付き薄長刃セット
・ZH16（5枚入り）
・刃固定具ZH15×1
・固定ビス HB03×1
・ゴーグル ZH13×1		 × ◎ L N N

※1 金属ワークに強く押し当てると振動が弱くなることがあります。

  • ◎は、全モード使用可能です。
  • 〇の替え刃は、ノーマルモードとハイモードのみ使用可能です。
  • Nは、ノーマルモードのみ使用可能です。
  • Lは、ローモードのみ私用可能です。
